| Beschreibung |
| Die Anbaumodule können links und / oder rechts an den Haupt- und Lasttrennschalter der Serie TS angebaut werden.
Es werden beste Isolations- und Kontaktmaterialien (Silberkontakte) verwendet.
|
| - links und / oder rechts anbaubar bzw. ansteckbar (werden über 2 Schrauben gesichert) |
| - an jeder Schalterseite können mehere Module angebaut werden |
| - fingersicher |
| - Frontschild bitte separat bestellen! Siehe Zubehör. |
| |
| Anbaumodule |
| - links und / oder rechts anbaubar / ansteckbar am Schalter |
| - an jeder Schalterseite können mehere Module angebaut werden. |
| - 4. Pol / N |

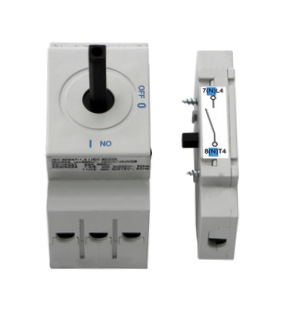

| - Hilfsschalter 1NO + 1NC |

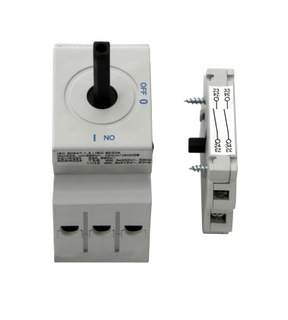

| - Hilfsschalter 2NO |

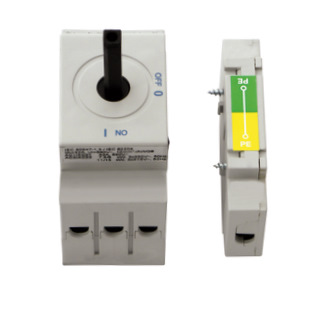

| - PE Klemme |

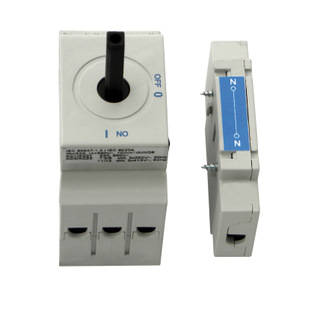

| - N Klemme |
| |
| Technische Daten |
| Isolationsspannung Ui |
V
|
690
|
| konventioneller thermischer Strom Ith |
A
|
10
|
| Bemessungsbetriebsstrom Ie |
| AC15 (ohmische Last) |
110 V
|
A
|
8
|
|
|
220/240 V
|
A
|
8
|
|
|
380/400 V
|
A
|
3
|
| |
660/690 V
|
A
|
1
|
| Mechanische Lebensdauer |
| Schaltspiele |
5x106
|
|
Anschlussquerschnitt
|
für TS16, TS25, TS32
|
max. 2x
|
10/6 mm²
|
| |
für TS40, TS63, TS80
|
max. 2x
|
25/16 mm²
|
| Umgebungstemperatur |
°C
|
-25 bis +55
|
 |
 gebaut nach CE, ICE60947, IEC 60204, DIN EN 61058
|
| Maße Hilfskontakte |
Länge
mm
|
Breite
mm
|
Höhe
mm
|
|
- geschalteter N / 4. Pol,
- N-Klemme (neutral),
- PE-Klemme
|
für
TS16, TS25, TS32
|
70
|
13,5
|
47
|
|
- geschalteter N / 4. Pol,
- N-Klemme (neutral),
- PE-Klemme
|
für
TS40, TS63, TS80
|
76
|
18
|
47
|
|
- Hilfskontakt 1N0+1NC
- Hilfskontakt 2N0
|
für
TS16, TS25, TS32, TS40, TS63, TS80
|
58
|
11
|
47
|
|
|
|
|
|
|
|
Geschalteter N
|
N-Klemme
|
PE-Klemme
|
Hilfskontakt 1NO+1NC
|
Hilfskontakt 2NO
|
Preise auf Anfrage! (Abnahme ab 50 Stück) → Kontakt
|
