| Artikelnummer: siehe Artikelvarianten |
|
| Beschreibung |
| Eine Stern-Dreiecksteuerung (kurz Y-Δ-Steuerung) dient dazu, größere Drehstrommotoren mit Kurzschlussläufer ab einer Leistung von 4 kW anlaufen zu lassen. Dies vermeidet das Auslösen von Sicherungen und eventuelle Spannungseinbrüche aufgrund des sonst hohen Anlaufstroms bei direkter Einschaltung. |
| Vorteile dieser Steuerung |
| - Bedienerunabhängiger Hochlauf |
| - Einschaltstrom um 2/3 geringer als bei direktem Anlauf |
| - Hochlaufzeit einstellbar |
| - nur Motor und Netz anschließen |
| |
|
Technische Daten
|
7,5 kW
|
11 kW
|
15 kW
|
22 kW
|
| Motorbemessungsstrom (A) |
15,5
|
22,5
|
30
|
44
|
| Einstellwert Motorschutz (A) |
8,99
|
13,05
|
17,4
|
25,5
|
| Vorsicherung (A) |
25
|
35
|
35
|
50
|
| Verdrahtungsquerschnitt max. (mm²) |
4
|
4
|
6
|
6
|
| Temperaturbereich (°C) -25 bis +45 |
 |
CE |
|
|
| |
|
|
|

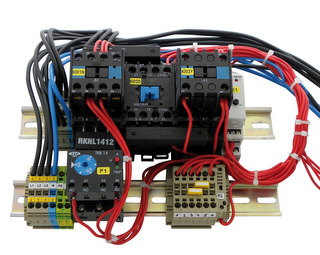

Y-Δ Steuerung auf 2 DIN-Schinen 230 V AC Steuerspannung als Bausatz
- ohne Haupt- und Bedienschalter
- Steuerung verdrahtet
- ca. 250 x 180 x 120mm, 1,9Kg
|
|
|

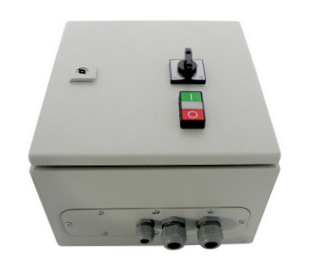

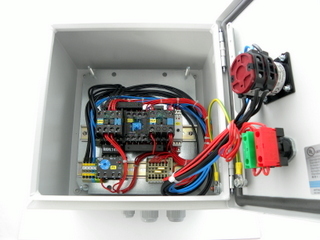

Y-Δ Steuerung auf 2 DIN-Schinen 230 V AC Steuerspannung
- Hauptschalter absperrbar
- Bedienschalter
- Steuerung verdrahtet
- Stahlschrank IP 67 absperrbar mit Türe
- Befestigung: 4 Durchgangsbohrungen ca. 260 x 260 x Ø 8,5mm
- 3 Kabelausgänge mit Verschraubungen 2 x M32 + 1 x M20
- ca. 300 x 300 x 210mm, 8,9Kg
|
| Prinzip Schaltplan: |
 230V Steuerung.pdf |
|
Ihr Kostenvorteil von 650€:
|
|
| |
Liefertermin und weitere Ausführungen auf Anfrage! |
|
|
|
|
|
|
|
|
|
|
|
|
