| Artikelnummer: siehe Artikelvarianten |
 |
| Technische Daten |
TS16
|
TS25
|
TS32
|
TS40
|
TS63
|
TS80
|
| |
| Isolationsspannung Ui |
V
|
690
|
|
konventioneller thermischer Strom Ith
|
A
|
16
|
25
|
32
|
40
|
63
|
80
|
|
Bemessungsbetriebsstrom Ie
|
|
AC1 (schwach induktive Last) /
AC21A (ohmische Last)
|
A
|
16
|
25
|
32
|
40
|
63
|
80
|
|
Schaltvermögen
|
|
AC3 - 3 phasig (Käfigläufermotoren)
|
220/240 V
|
kW
|
3,7
|
5,5
|
7,5
|
11
|
11
|
15
|
|
|
380/440 V
|
kW
|
5,5
|
7,5
|
11
|
15
|
22
|
25
|
|
|
500 V
|
kW
|
7,5
|
11
|
15
|
22
|
25
|
30
|
| |
690 V
|
kW
|
7,5
|
11
|
15
|
22
|
25
|
25
|
|
|
|
AC23A - 3 phasig (hochinduktive Last)
|
220/240 V
|
kW
|
4
|
7,5
|
9
|
11
|
15
|
18,5
|
|
|
380/440 V
|
kW
|
7,5
|
11
|
15
|
18,5
|
25
|
30
|
|
|
500 V
|
kW
|
9
|
15
|
15
|
22
|
30
|
37
|
|
|
690 V
|
kW
|
9
|
15
|
15
|
22
|
30
|
30
|
|
Mechanische Lebensdauer
|
|
Schaltspiele
|
5x106
|
|
Schutzart
|
IP
|
65
|
|
Schalterbefestigung
|
Fronteinbau (2 Lochbefestigung)
|
|
Anschlussquerschnitt
|
max. 2x mm²
|
10/6
|
25/6
|
| Umgebungstemperatur |
°C
|
-25 bis +55
|
 |
|
gebaut nach CE, IEC 60947, IEC 60204, DIN EN 61058
|
| |

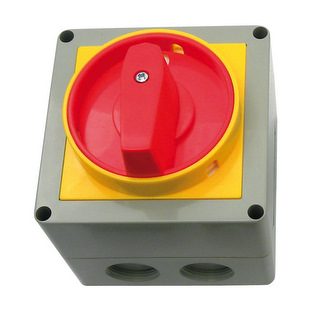

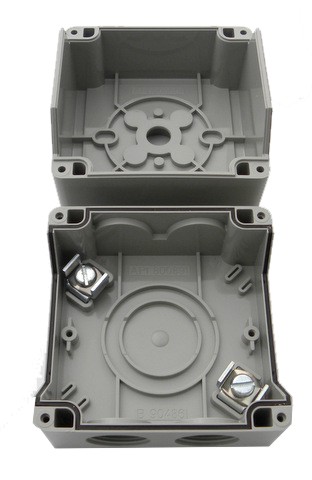

| Maße Gehäuse |
TS16
|
TS25
|
TS32
|
TS40
|
TS63
|
TS80
|

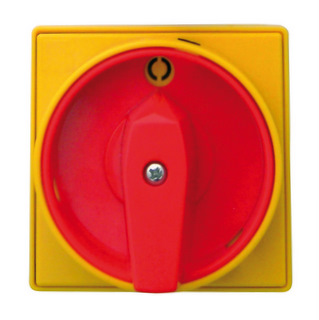

| Frontschild |
mm
|
48x48
|
65x65
|
| "L" |
mm
|
110
|
125
|
| "B" |
mm
|
110
|
125
|
| "T" |
mm
|
84,3
|
85,5
|
| "H" |
mm
|
32
|
| "Y" |
mm
|
98,4
|
146
|
| "X" |
mm
|
83
|
112
|
| "Z" |
mm
|
4,5
|
5,5
|
| Kabelausgang "D" |
mm
|
4xM25
|
4xM25 + 2xM16
|
|
|
|
|
|
|
