| Beschreibung |

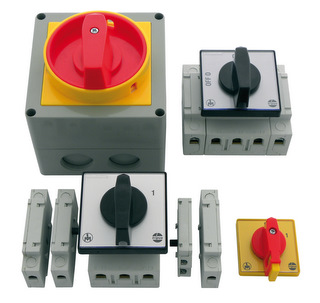

| Nockenschalter der Serie TS wurden speziell als Haupt-, Not-Aus- und Reparaturschalter entwickelt. Die Schalter sind fingersicher und modular erweiterbar. Die Schalter wurden nach den neusten Anforderungen im Bereich Schaltertechnik entwickelt.
Es werden beste Isolations- und Kontaktmaterialien (Silberkontakte) verwendet.
|
| - hohe Schaltleistung und lange Lebensdauer |
| - kompakte, modular erweiterbare Schaltergröße |
| - fingersicher |
| - Frontschild bitte separat bestellen! Siehe Zubehör. |
| |
| Anbaumodule |
| - links und / oder rechts anbaubar / ansteckbar |
| - an jeder Schalterseite können mehere Module angebaut werden. |
| - 4. Pol / N |
| - Hilfsschalter 1NO + 1NC |
| - Hilfsschalter 2NO |
| - PE Klemme |
| - N Klemme |
| |
| Technische Daten |
TS16
|
TS25
|
TS32
|
TS40
|
TS63
|
TS80
|
| |
| Isolationsspannung Ui |
V
|
690
|
|
konventioneller thermischer Strom Ith
|
A
|
16
|
25
|
32
|
40
|
63
|
80
|
|
Bemessungsbetriebsstrom Ie
|
|
AC1 (schwach induktive Last) / AC21A (ohmische Last)
|
A
|
16
|
25
|
32
|
40
|
63
|
80
|
|
Schaltvermögen
|
|
AC3 - 3 phasig (Käfigläufermotoren)
|
220/240 V
|
kW
|
3,7
|
5,5
|
7,5
|
11
|
11
|
15
|
|
|
380/440 V
|
kW
|
5,5
|
7,5
|
11
|
15
|
22
|
25
|
|
|
500 V
|
kW
|
7,5
|
11
|
15
|
22
|
25
|
30
|
| |
690 V
|
kW
|
7,5
|
11
|
15
|
22
|
25
|
25
|
|
|
|
AC23A - 3 phasig (hochinduktive Last)
|
220/240 V
|
kW
|
4
|
7,5
|
9
|
11
|
15
|
18,5
|
|
|
380/440 V
|
kW
|
7,5
|
11
|
15
|
18,5
|
25
|
30
|
|
|
500 V
|
kW
|
9
|
15
|
15
|
22
|
30
|
37
|
|
|
690 V
|
kW
|
9
|
15
|
15
|
22
|
30
|
30
|
| Hilfskontakte |
| Isolationsspannung Ui |
V
|
690
|
| konventioneller thermischer Strom Ith |
A
|
10
|
| Bemessungsbetriebsstrom Ie |
| AC15 (ohmische Last) |
110 V
|
A
|
8
|
|
|
220/240 V
|
A
|
8
|
|
|
380/400 V
|
A
|
3
|
| |
660/690 V
|
A
|
1
|
|
Mechanische Lebensdauer
|
|
Schaltspiele
|
5x106
|
|
Schutzart Front-/Rückseite
|
IP
|
65/00
|
|
Schalterbefestigung
|
Fronteinbau (2 Lochbefestigung)
|
|
Anschlussquerschnitt
|
max. 2x mm²
|
10/6
|
25/6
|
| Umgebungstemperatur |
°C
|
-25 bis +55
|
 |
|
gebaut nach CE, IEC 60947, IEC 60204, DIN EN 61058
|
| |
| Maße |
TS16
|
TS25
|
TS32
|
TS40
|
TS63
|
TS80
|
| Frontschild |
mm
|
48x48
|
65x65
|
| "T" |
mm
|
70
|
76
|
| "F" |
mm
|
13,5
|
18
|
| "E" |
mm
|
36
|
54
|
| "D" |
mm
|
70
|
76
|
| "Z" |
mm
|
12
|
| "X" = "B" |
mm
|
28
|
|
"Y"
|
mm
|
4,2
|
|
"A"
|
mm
|
45
|
| "C" |
mm
|
2,8
|
|
Wandung (Gehäuse etc.)
|
mm
|
1 bis 5
|
|
|
Preise auf Anfrage! (Abnahme ab 50 Stück) → Kontakt
|
