| Artikelnummer: 203.048.02 |
 |

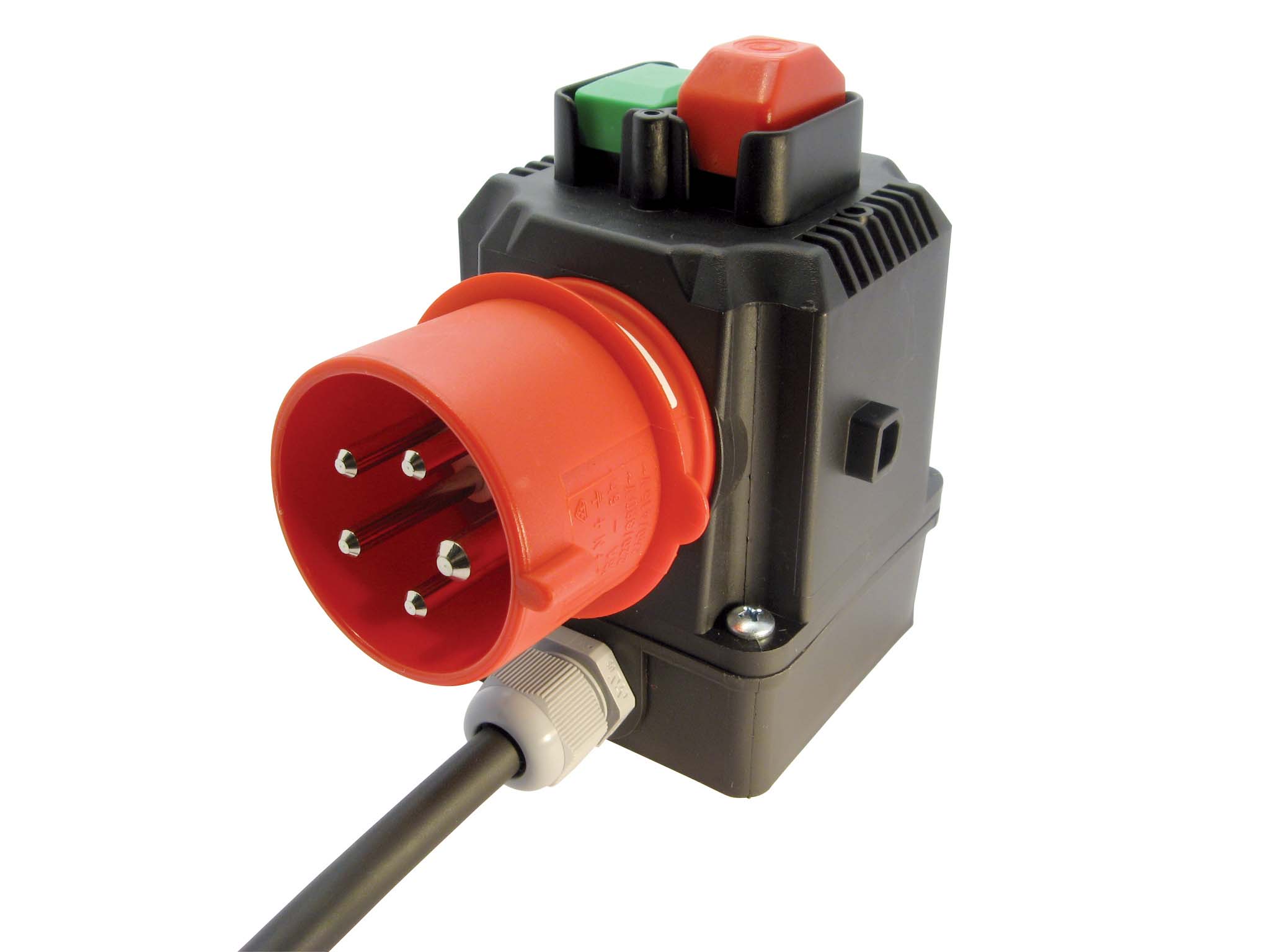

| Beschreibung |
| - Ein/Aus/Stopp (0 - 1 / Stopp) |
| - Unterspannungsauslösung |
| - Elektronisches Bremsmodul |
| - Steckerkragen mit Phasenwender |
| - Thermokontakt (Wicklungsthermostat) |
| - Anbauschalter |
| |
| Technische Daten |
|
| Netzdaten Ue: |
3 / PE, 400V / 50Hz |
| Schaltvermögen AC-3: |
9A / 400V |
| Bremsmodul: |
max. 15A Bremsstrom |
| Netzeingang: |

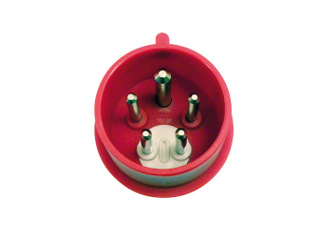

Phasenwenderstecker CEE 5 pol. (6h)
3P+N+E, 16A, 400V
(mit Schraubendreher von vorne einstellbar)
|
| Überlastschutzt: |
Anschlussmöglichkeit für Thermokontakt im Motor |
| Motorkabel: |
ca. 1,0m H05RN-F7G1,0 |
| Motoranschluss: |
1 Ader gn/ge - Krallenkabelschuh Ø 4,2mm
5 Adern - Aderendkrallen
|
| Schutzart: |
IP 54 |
| Schalterausführung: |
geschlossen |
| Befestigung Schalter: |
2 Durchgangsbohrungen (diagonal)
Ø 6,3mm - 68 x 68mm
|
| Gehäuse: |
PP / schwarz |
| Maße (LxBxH): |
ca. 130 x 96 x 140mm |
| Gewicht: |
ca. 0,7kg
|
 |
CE, EMV geprüft |
| Schaltplan |
 850.407.pdf |
| Einsatz |
Sägen, Brennholzsägen, Hobelmaschinen, usw.
|
|
|
|
|
