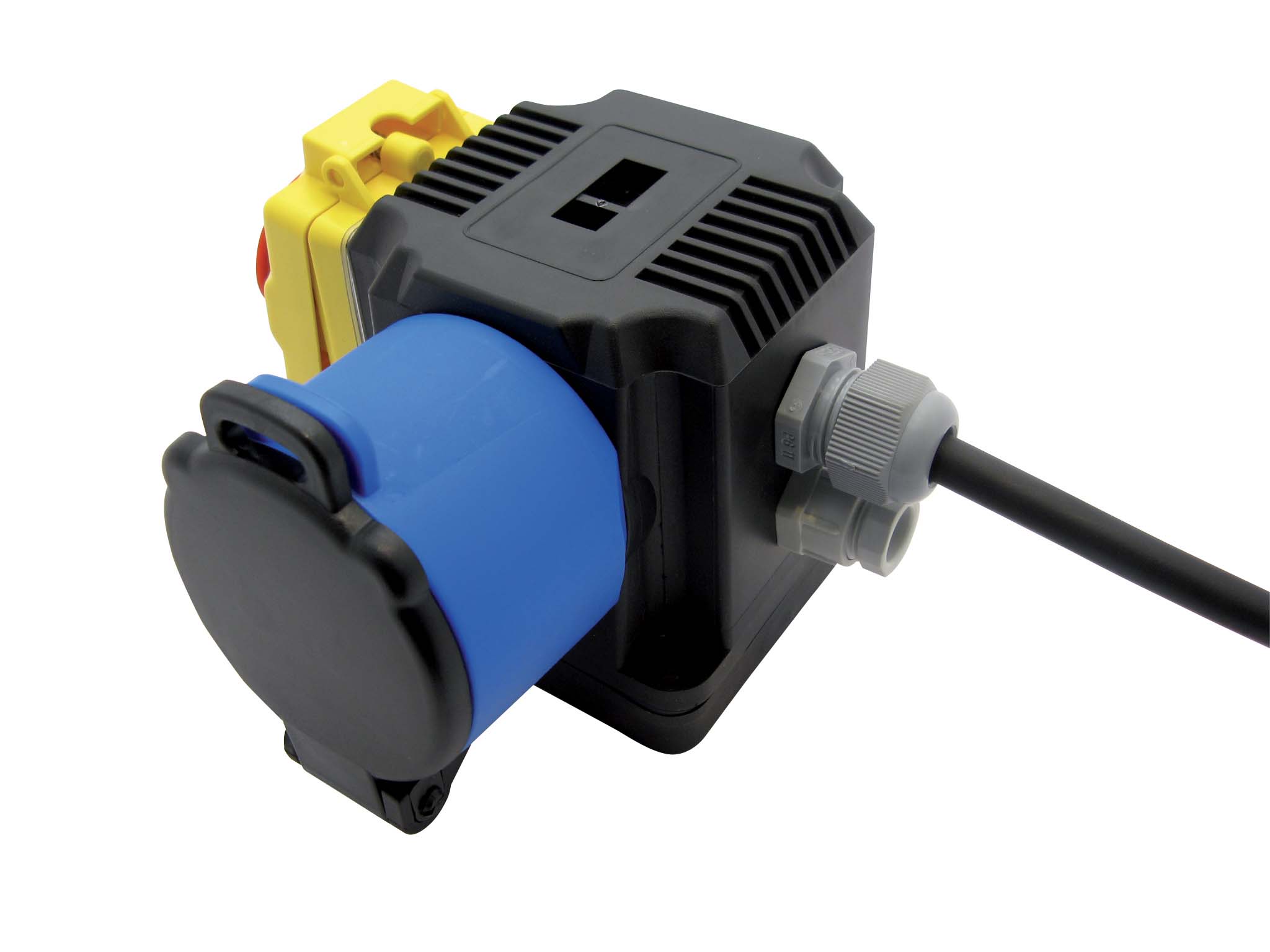

| Artikelnummer: 201.597 |
 |
| Beschreibung
| - Ein/Aus (0 - 1) |
| - Unterspannungsauslösung |
| - Thermokontakt (Wicklungsthermostat) |
| - Tastenabdeckung "Stopp + Dichtkappe" |
| - Steckerkragen mit abschließbaren Klappdeckel |
| - Tastenabdeckung abschließbar |
| - Pumpenanschluss |
| - Anbauschalter |
 abschließbar |
| |
|
| Technische Daten |
|
| Netzdaten Ue: |
1 / N / PE, 230V / 50Hz |
|
Schaltvermögen
AC-3:
|
13,5A / 230V
|
| Überlastschutz: |
Anschlussmöglichkeit für Thermokontakt im Motor
|

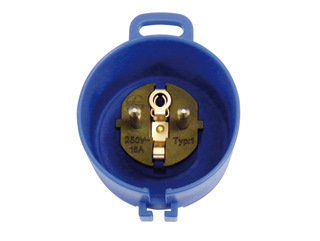

| Netzeingang: |
Steckerkragen Schuko |
| Motorkabel: |
ca. 0,9m H07RN-F4G1,0 |
| Motoranschluss: |
4 Adern - Krallenkabelschuhe Ø 5,2mm
|
| Pumpenkabeleingang: |
3-polige Lüsterklemme, über PG-Verschraubung
|
| Kabelausgänge: |
rechts (Ansicht Steckerkragen) |
| Schutzart: |
IP 54 |
| Schalterausführung: |
geschlossen, ohne Pumpenkabel |
| Befestigung Schalter: |
2 Durchgangsbohrungen diagonal
Ø 4,2mm - 68 x 68mm
|
| Gehäuse: |
PP / schwarz |
| Maße (LxBxH): |
ca. 150 x 130 x 94mm |
| Gewicht: |
ca. 0,55kg
|
 |
CE |
| Schaltplan |
 850.562.pdf |
| Einsatz |
Steintrennsägen, Betonmischer, Bohrmaschinen usw.
|
|
|
|
|
