| Einsatz |
| Sägen, Brennholzsägen, Hobelmaschinen, usw. |

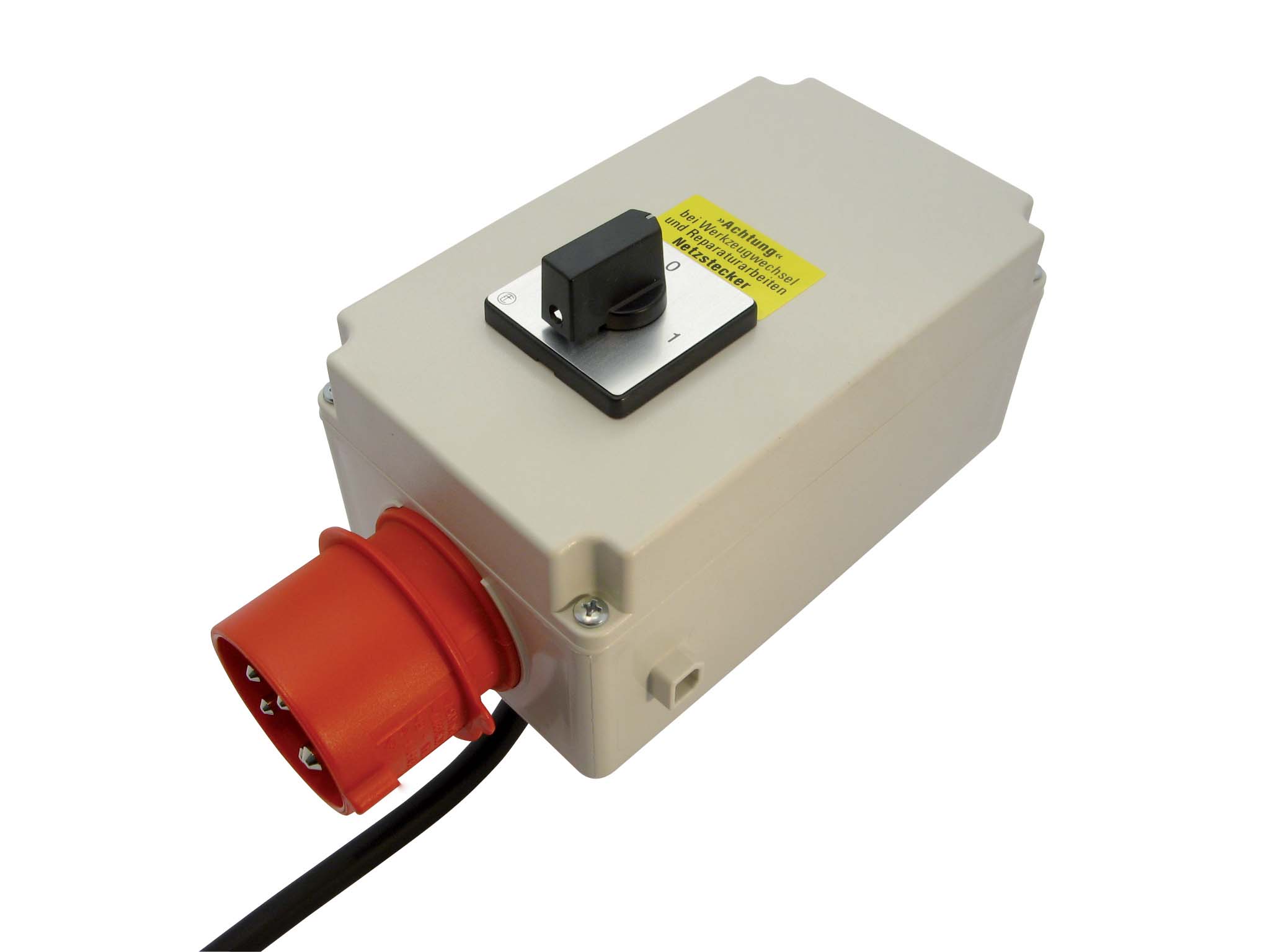

| Beschreibung |
| - Ein/Aus/Stopp Nockenschalter (0 - 1/ Stopp) |
| - Unterspannungsauslösung |
| - Elektronisches Bremsmodul |
| - Thermokontakt (Wicklungsthermostat) |
| - Steckerkragen mit Phasenwender |
| - Anbauschalter |
|
Technische Daten
|
|
| Netzdaten Ue: |
3 / PE, 400V / 50Hz |
|
Schaltvermögen AC-3:
|
5,5kW / 400V
|
| Bremsmodul: |
max. 15A Bremsstrom |
| Überlastschutz: |
Anschlussmöglichkeit für Thermokontakt im Motor
|
| Netzeingang: |

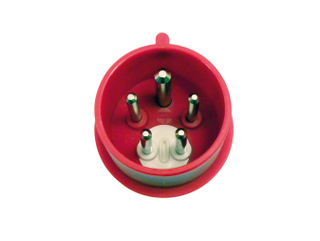

Steckerkragen CEE 5 pol. (6h), 3P+N+E, 16A, 400V
|
| Motorkabel: |
ca. 0,9m H05RN-F7G1,0
|
| Motoranschluss: |
5 Adern - Krallenkabelschuhe Ø 5,2mm, 1 Ader - blank
nur für Dreieckschaltung (6 ausgeführt)
|
| Motorkabelausgang: |
Boden (Ansicht Steckerkragen) |
| Schutzart: |
IP 54 (Schutz gegen Staubablagerungen und Spritzwasser) |
| Schalterausführung: |
geschlossen |
| Befestigung Schalter: |
4 x Anschraubbuchsen M5 - 68 x 68mm
|
| Gehäuse: |
ABS / grau |
| Maße (LxBxH): |
ca. 234 x 106 x 140mm |
| Gewicht: |
ca. 1000g
|
 |
CE, EMV geprüft |
| Schaltplan |
 850.405pdf |
|
|
