| Einsatz |
| Sägen, Brennholzsägen, Hobelmaschinen, usw. |

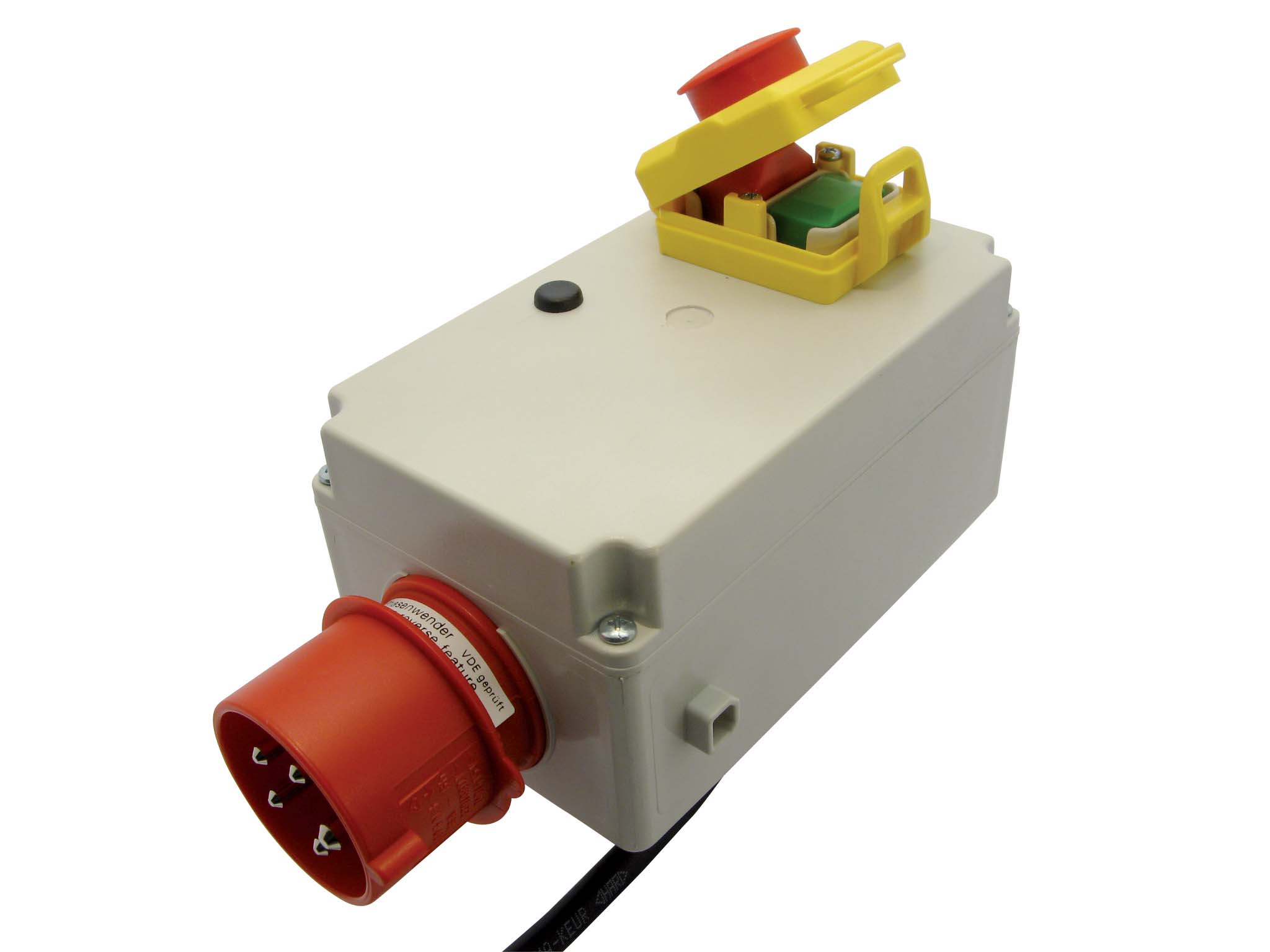

| Beschreibung |
| - Ein/Aus/Stopp (0 - 1 / Stopp) |
| - Unterspannungsauslösung |
| - Elektronisches Bremsmodul |
| - Überlastauslösung (automatische Rückstellung) |
| - Steckerkragen mit Phasenwender |
| - Tastenabdeckung "Stopp" |
| - Anbauschalter |
-  Schalter abschließbar |
| Technische Daten |
|
| Netzdaten Ue: |
3 / PE, 400V / 50Hz |
| Schaltvermögen AC-3: |
10,5A / 400V |
| Bremsmodul: |
max. 15A Bremsstrom, Freischaltung |
| Überlastschutz: |
10,5A - 2-polig |
| Netzeingang: |

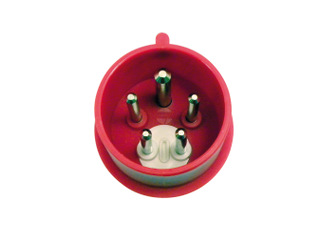

Phasenwenderstecker CEE 5 pol. (6h), 3P+N+E, 16A, 400V
(mit Schraubendreher von vorne einstellbar)
|
| Motorkabel: |
ca. 0,9m H07RN-F4G1,5 |
| Motoranschluss: |
4 Adern - Krallenkabelschuhe Ø 5,3mm
|
| Motorkabelausgang: |
Boden (Ansicht Steckerkragen) |
| Schutzart: |
IP 54 (Schutz gegen Staubablagerungen und Spritzwasser) |
| Schalterausführung: |
geschlossen |
| Befestigung Schalter: |
4 x Anschraubbuchsen M5 - 68 x 68mm
|
| Gehäuse: |
ABS / grau |
| Maße (LxBxH): |
ca. 234 x 106 x 136mm |
| Gewicht: |
ca. 1000g
|
 |
CE, EMV geprüft |
| Schaltplan |
 851.370.pdf |
