Pumpen, Förderbänder, Kompressoren, Gebläse, viele Arten von Maschinen
Beschreibung

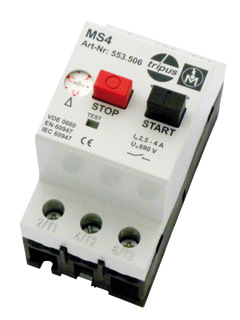

Die temperaturkompensierten Drucktasten-Motorschutzschalter mit elektromagnetischer Schnellauslösung und thermischem Überlastschutz bieten einen optimalen Schutz von Motoren und anderen Verbrauchern.
Der Hauptanwendungsbereich ist das Einschalten, Überwachen und Ausschalten von Elektromotoren, um diese vor Kurzschluss und Überlastung zu schützen.
Der Bemessungsbetriebsstrom Ie reicht von 0,1 bis 32A.

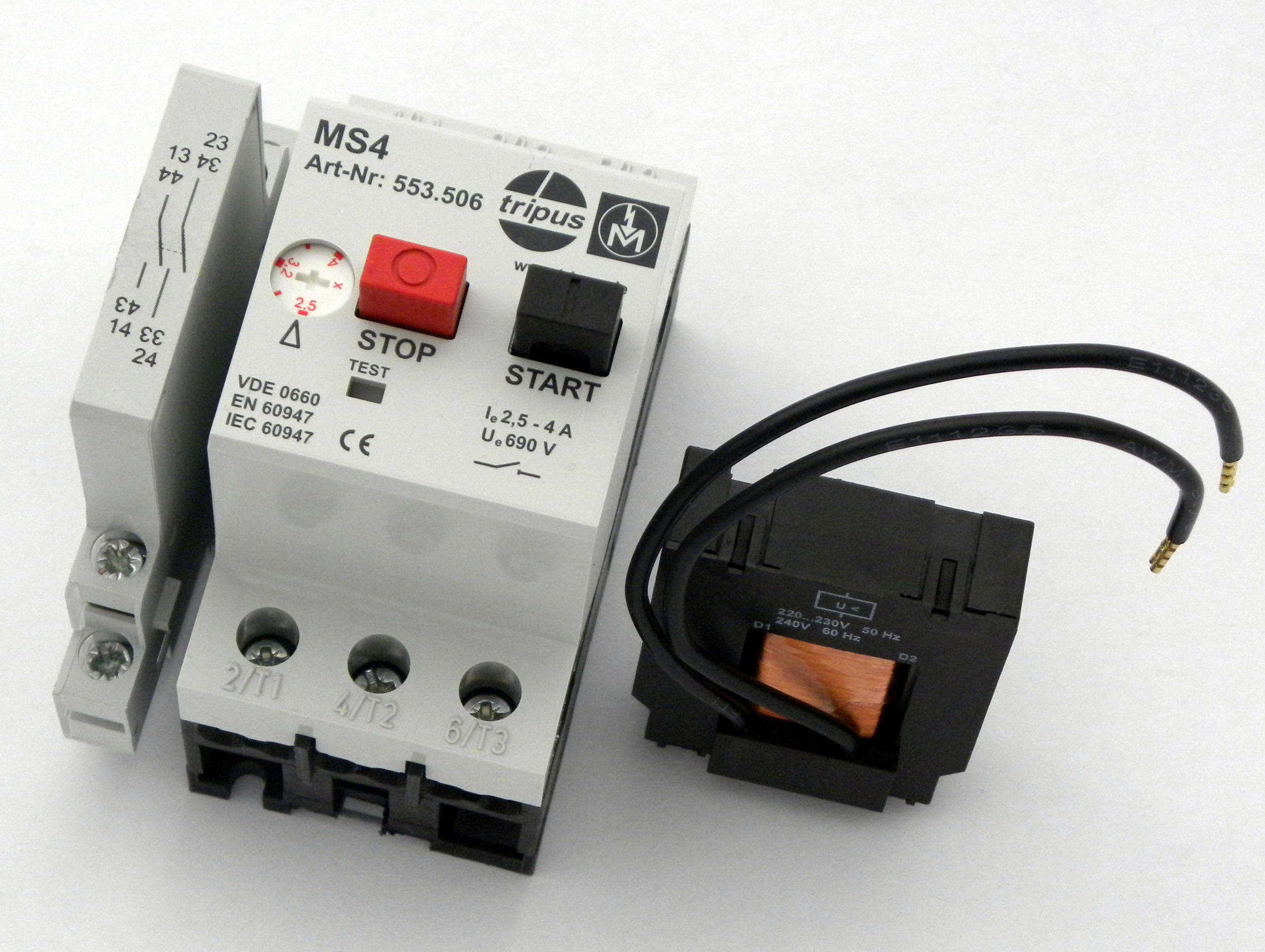

Anbaumodule wie Unterspannungsauslösung oder Hilfsschalter (z. B. Alarmierung bei Auslösung, Not-Aus- und Endschalterfunktionen usw.) sind einfach anbaubar.
Die Bemessungsstrombereiche bis 6,3A bei 400V sind bis zu beliebig hohen Kurzschlussströmen eigenfest. Der Bereich > 6,3A benötigt eine Vorsicherung.
Unsere robusten Kunststoffgehäuse gibt es zum Anbau an die Wand, zum Aufbau direkt auf den Motorklemmkasten oder direkt zum Einstecken in eine Netzsteckdose.
- Motorschutzschalter (0 - 1)
- Überlastauslösung
- Kurzschlussauslösung
- Phasenausfallempfindlichkeit
- Hauptschalter- und Trennfunktion
Technische Daten
Schaltfunktion:
0 - 1
Hauptkontakte:
3 Schließer
Schaltvermögen AC-3:
400V / 32A / 15kW, 690V / 25A / 22kW
Bemessungsbetriebsstrom Ie:
siehe Bemessungsbetriebsstrom
0,1 - 32A je nach Einstellbereich
Bemessungsfrequenz:
40 - 60Hz
Umgebungstemperatur offen:
gekapselt:
-20 bis +55°C
-20 bis +40°C
Schaltzyklen max.:
30h

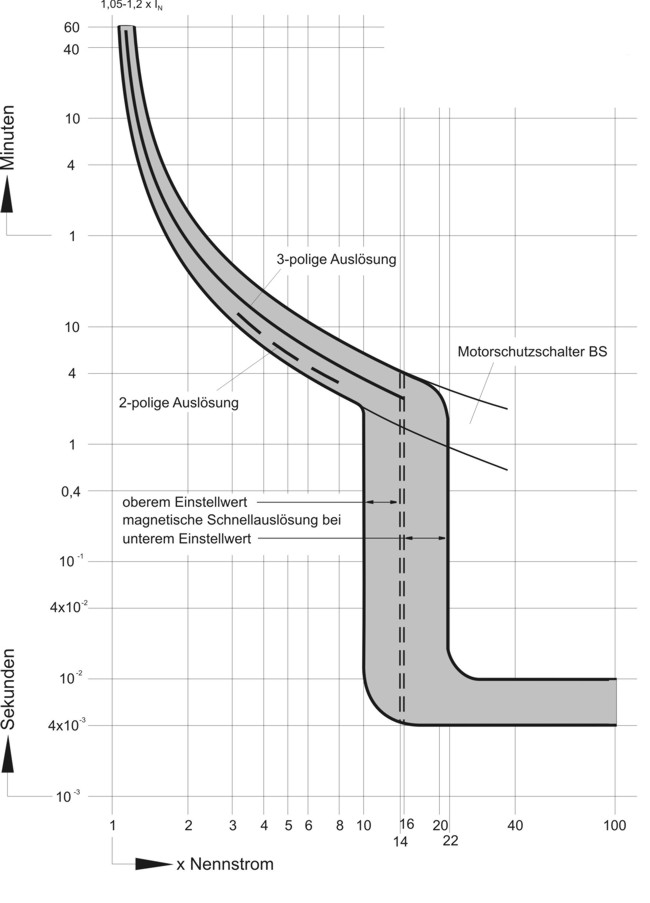

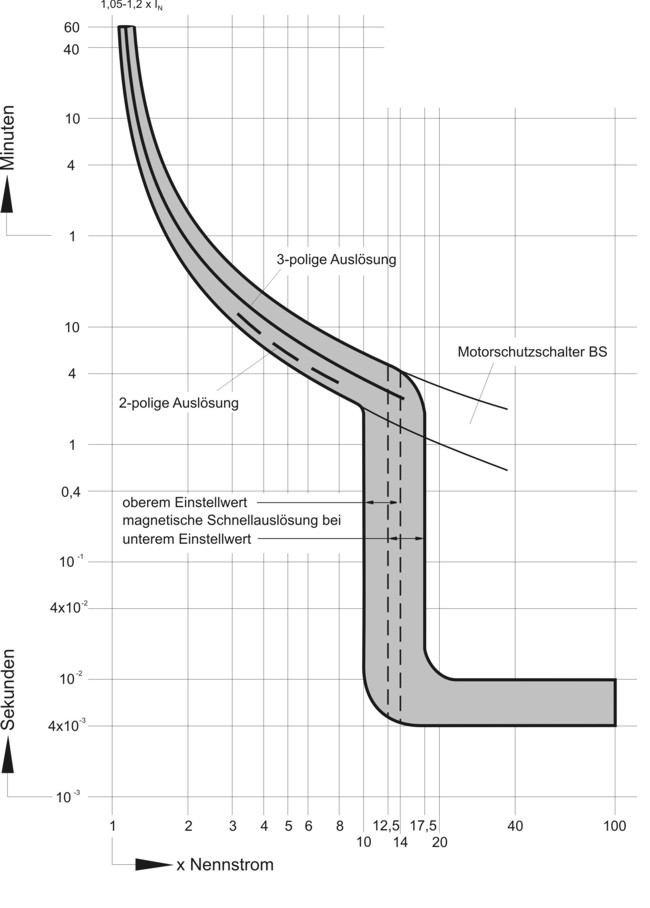

Kurzschlussauslösung:
12 x Iu
Vorsicherung an 400V:
Einstellbereiche bis 6,3A
nicht erforderlich
Einstellbereiche > 6,3A
80A (gL, aM)
Anschluss:
Schraubanschlüsse
Material / Farbe:
ABS / grau
Maße (LxBxH):
ca. 80 x 45 x 85,5mm
Gewicht:
ca. 250g
Befestigung:
2 Anschraublaschen Ø 4,4 - 76,5 x 30mm oder 35mm Tragschienenbefestigung
CE, VDE 0660, IEC 60947, DIN EN 60947, (UL auf Anfrage)
Material ABS, sehr stabil und sehr gut mechanisch bearbeitbar, Schutzart IP 54, Einbau von einem Motorschutzschalter, einer Unterspannungsauslösung und bis zu 2 Hilfsschaltern möglich, Maße: L=211 x B=106 x H=135mm
Material ABS, sehr stabil und sehr gut mechanisch bearbeitbar, Schutzart IP 54, Einbau von einem Motorschutzschalter, einer Unterspannungsauslösung und bis zu 2 Hilfsschaltern möglich, mit Steckervorrichtung 16A, Maße: L=250 x B=120 x H=135mm,
Material ABS, sehr stabil und sehr gut mechanisch bearbeitbar, Schutzart IP 54, Einbau von einem Motorschutzschalter und Unterspannungsauslösung möglich (Einbau von Hilfsschaltern nicht möglich), Maße: L=145 x B=85 x H=135mm
Material ABS, sehr stabil und sehr gut mechanisch bearbeitbar, Schutzart IP 54, Einbau von einem Motorschutzschalter und Unterspannungsauslösung möglich (Einbau von Hilfsschaltern nicht möglich), mit Steckervorrichtung 16A, Maße: L=200 x B=85 x H=135mm,
Material ABS, sehr stabil und sehr gut mechanisch bearbeitbar, Schutzart IP 54, Einbau von einem Motorschutzschalter und Unterspannungsauslösung möglich (Einbau von Hilfsschaltern nicht möglich), Maße: L=145 x B=85 x H=135mm
