| Beschreibung |

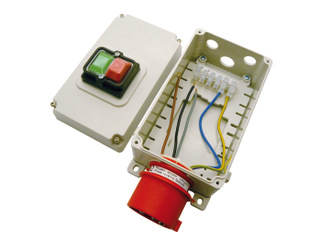

| Sehr stabiles und sehr gut mechanisch bearbeitbares Kunststoffgehäuse mit Drucktasten für die Aufnahme eines Motorschutzschalters mit Deckeldichtung, unverlierbare Edelstahl-Schrauben und Montageplatte. |
| - mit transparenter PVC Abdeckung über Ein-/Aus-Tasten |
| - Gehäuse mit Phasenwenderstecker und Kabeleinführung Ø 20,5mm |
| - 2 pol. Klemmleiste für N + PE (Schutzleiter) |
| - 4 pol. Klemmleiste für Steuerfunktionen |
| - Option Unterspannungsauslösung möglich |
| - Option Hilfsschalter möglich (bis zu 2 Stück montierbar) |
| |
| Technische Daten |
|
| Betätigungsart: |
Drucktasten Ein/Aus |
| Bemessungsbetriebsspannung Ue: |
max. 400V / 50-60Hz |
|
Bemessungsbetriebsstrom Ie:
|
max. 16A
|
| Netzeingang: |

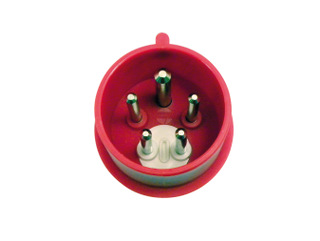

Phasenwenderstecker CEE 5-polig (6h), 16A, 400V, 50-60Hz, 3P+N+E |
|
Anschlussklemmen:
|
1 x 10mm² - PE, 1 x 10mm² - N, 4 x 6mm² - frei
|
| abelausgang: |
1 Bohrung Ø 20,5mm und 2 Bohrungen Ø 16,5mm mit Blindstopfen |
| Schutzart: |
IP 54 (Schutz gegen Staubablagerungen und Spritzwasser)
|
| Material / Farbe: |
ABS / Gehäuse grau, Polyamid PA / Steckerkragen rot |
| Ausführung: |
Anbau/geschlossen |
| Gehäusebefestigung: |

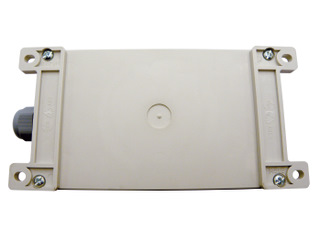

4 Befestigungslaschen Ø 6,3mm - 195 x 87mm oder 4 Bodenbuchsen M5 - 168 x 94mm |
| Maße (L x B x H): |
ca. 250 x 120 x 135mm |
| Gewicht: |
ca. 645 g |
 |
CE
 Bedienungsanleitung
|
| Weitere Steckerkragenausführungen |
|
|
Steckerkragen CEE 4-polig (6h) 16A, 400V, 50-60 Hz, 3P+E
für Italien, Frankreich, Spanien, Portugal
|
|
|
Steckerkragen CEE 4-polig (9h) 16A, 230V, 50-60 Hz, 3P+E
für Skandinavien
|
|
