| Artikelnummer: siehe Gehäusevarianten |
|
| Beschreibung |

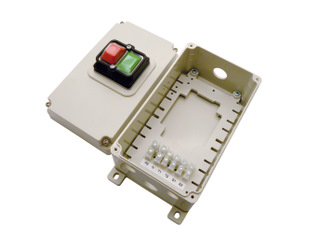

| Sehr stabiles und sehr gut mechanisch bearbeitbares Kunststoffgehäuse mit Drucktasten für die Aufnahme eines Motorschutzschalters. |
| - mit Deckeldichtung, unverlierbare Edelstahl-Schrauben und Montageplatte |
| - Tastenabdeckung IP 54 |
| - 2 pol. Klemmleiste für N + PE (Schutzleiter) |
| - 4 pol. Klemmleiste für Steuerfunktionen |
| - Option Unterspannungsauslösung möglich |
| - Option Hilfsschalter möglich (bis zu 2 Stück montierbar) |
| |
| Technische Daten |
|
| Betätigungsart: |
Drucktasten Ein/Aus |
|
Bemessungsbetriebsspannung Ue:
|
max. 690V / 50-60Hz
|
|
Bemessungsbetriebsstrom Ie:
|
max. 32A
|
|
Netzeingang:
|
1 Bohrung Ø 20,5mm oder Ø 25,5mm
|
|
Anschlussklemmen:
|
1 x 10mm² - PE, 1 x 10mm² - N, 4 x 6mm² - frei
|
| Kabelausgang: |
1 Bohrung Ø 20,5mm oder Ø 25,5mm, 2 Bohrungen Ø 16,5mm mit Blindstopfen
|
| Schutzart: |
IP 54 (Schutz gegen Staubablagerungen und Spritzwasser)
|
| Gehäuse: |
ABS / grau |
| Ausführung: |
Anbau / geschlossen |
| Gehäusebefestigung: |
4 Befestigungslaschen, Ø 6,3mm - 195 x 87mm, 4 Bodenbuchsen M5 - 68 x 68mm
|
| Maße (L x B x H): |
ca. 145 x 85 x 135mm |
| Gewicht: |
ca. 525g |
 |
CE |
|
|
|
|
|
|
|
|
|
|
|
|
Passendes Zubehör zu diesem Artikel: |
|
|
|
 |
|
|
|
|
|
|
|
Motorschutzschalter 3-polig |
|
|
|
Artikelnummer: siehe Bemessungsbetriebsstrom |
|
|
|
Hauptkontakte: 3 Schließer, Schaltvermögen:
AC-3: 400V / 32A / 15kW, 690V / 25A / 22kW
Nennstrombereiche: 0,1 - 32A |
|
|
|
ab EUR 54,07 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
Hilfsschalter für Motorschutzschalter |
|
|
|
Artikelnummer: siehe Artikelvariante |
|
|
|
Hilfskontakte 2 Schließer oder 1 Schließer/1 Öffner, Schaltvermögen AC-15 = 230V/3,5 A, 400 V/2 A, 500 V/1 A |
|
|
|
ab EUR 13,60 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
Kabelverschraubung |
|
|
|
Artikelnummer: siehe Artikelvarianten |
|
|
|
Kabelverschraubung aus Polyamid mit Gegenmutter aus Messing |
|
|
|
ab EUR 0,20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
Netzkabel mit Schukostecker 230V |
|
|
|
Artikelnummer: 555.534 |
|
|
|
3,0 m Gummi-Netzkabel mit angespritzten Schukostecker, CEE 7 - 7/2P+E/16 A/250 V, (auf Tripus Motorschutzschaltersystem abgestimmt)
|
|
|
|
ab EUR 14,00 |
|
|
|
|
|
|
|
|
|
|
|
|
|
