| Artikelnummer: siehe Überlastschutzvarianten |
|
| Einsatz |
| Pumpen, Förderbänder, Kompressoren, Gebläse, viele Arten von Maschinen |
| Beschreibung |
|

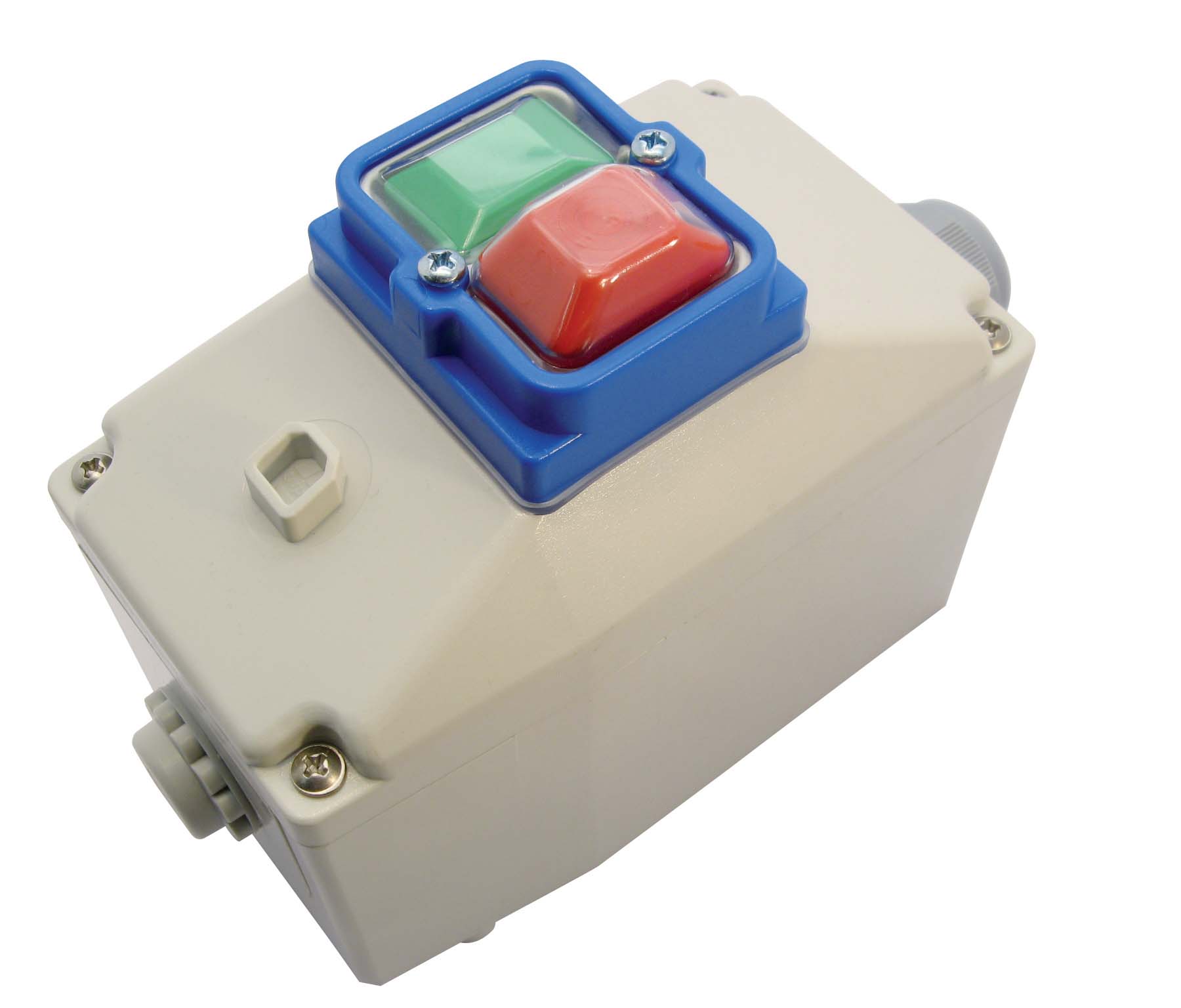

Drucktasten-Schalter Ein-Aus mit elektromagnetischer Schnellauslösung bei Kurzschluss und thermischem Überlastschutz bei Überlastung des Motors.
|
| - Motorschutzschalter (0 - 1) |
| - Überlastauslösung |
| - Kurzschlussauslösung |
| - Tastenabdeckung "Dichtkappe" |
| - Aufbauschalter direkt auf Motorklemmkasten |
| Technische Daten |
|
| Netzdaten Ue: |
3 / (PE), - 690V AC |
| Schaltvermögen AC-3: |
max. 25A / 690V (je nach Überlastschutz) |
| Überlastschutz: |
0,25 - 25A (s. Überlastschutzvarianten) |
| Umgebungstemperatur: |
-20 bis +40°C
|
| Schaltzyklen max.: |
30 / h |
| Netzeingang: |
M-Verschraubung, 3 Klemmen, ohne Netzkabel
|

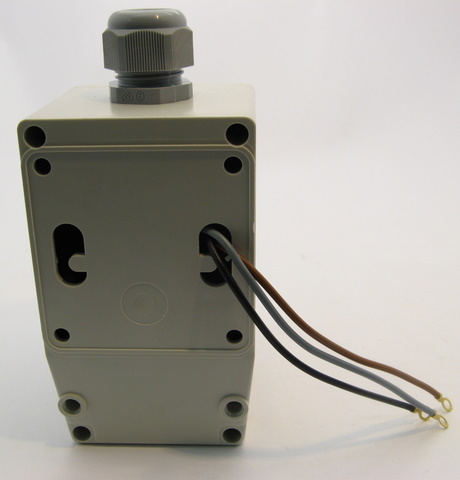

| Motoranschluss: |
3 Litzen, ca. 130mm mit 3 x Krallenkabelschuhe Ø 4,2mm
|
| Motorkabelausgang: |
unten |
| Schutzart: |
IP 54 |
| Schalterausführung: |
Boden offen, Motoraufbau |
| Befestigung Schalter: |
4 Durchgangsbohrungen Ø 6,4 - 68 x 68mm
|
| Gehäuse: |
ABS / grau |
| Maße (LxBxH): |
ca. 199 x 85 x 132mm |
| Gewicht: |
ca. 0,6kg |
 |
CE |
|
Schaltplan
|
 851.216.pdf |
|
|
|
|
|
|
|
| Überlastschutzbereiche |
Art. Nr. |
ab 1 Stück |
Anzahl |
|
| 0.25 - 0.40 A |
204.583.08 |
104,47 € |
|
 |
| 0.63 - 1.0 A |
204.583.06 |
104,47 € |
|
|
| 1.0 - 1.6 A |
204.603.01 |
104,47 € |
|
|
| 1.6 - 2.5 A |
204.603 |
104,47 € |
|
|
| 2.5 - 4.0 A |
204.583 |
104,47 € |
|
|
| 4.0 - 6.3 A |
204.583.01 |
104,47 € |
|
|
| 6.3 - 10 A |
204.583.02 |
113,68 € |
|
|
| 10 - 16 A |
204.583.03 |
113,68 € |
|
|
| 16 - 20 A |
204.583.04 |
135,19 € |
|
|
| 20 - 25 A |
204.583.05 |
135,19 € |
|
|
|
|
|
|
|
|
