| Artikelnummer: siehe Überlastschutzvarianten |
 |
| Einsatz |
| Pumpen, Förderbänder, Kompressoren, Gebläse, viele Arten von Maschinen |
| Beschreibung |
|
Drucktasten-Schalter Ein-Aus mit elektromagnetischer Schnellauslösung bei Kurzschluss und thermischem Überlastschutz bei Überlastung des Motors.
|
| - Motorschutzschalter (0 - 1) |
| - Überlastauslösung |
| - Kurzschlussauslösung |
| - CEE Steckerkragen |
| - Tastenabdeckung "Dichtkappe" |
| - Aufbauschalter direkt auf Motorklemmkasten |
| Technische Daten |
|
| Netzdaten Ue: |
3 / PE, 400V / 50Hz |
| Schaltvermögen AC-3: |
max. 16A / 400V (je nach Überlastschutz) |
| Überlastschutz: |
0,25 - 16A (s. Überlastschutzlvarianten) |
| Umgebungstemperatur: |
-20 bis +40°C
|
| Schaltzyklen max.: |
30 / h |
| Vorsicherung max.: |
16A |
| Netzeingang: |

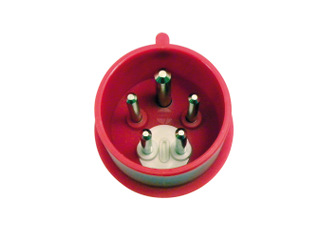

Steckerkragen CEE 5 pol. (6h), 3P+N+E, 16A, 400V (mit Schraubendreher von vorne einstellbar)
|

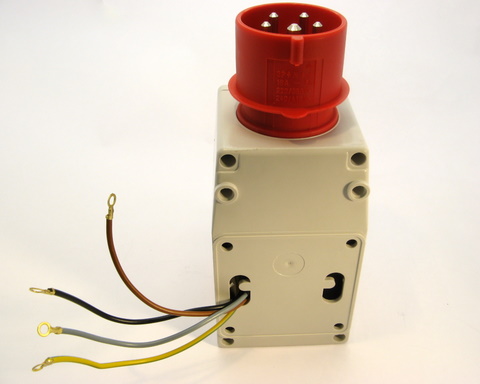

| Motoranschluss: |
4 Litzen ca. 130mm mit
4 x Krallenkabelschuh Ø 4,2mm
|
| Schutzart: |
IP 54 |
| Schalterausführung: |
Boden offen, Motoraufbau |
| Befestigung Schalter: |
4 Durchgangsbohrungen Ø 6,4 - 68 x 68mm
|
| Gehäuse: |
ABS / grau |
| Maße (LxBxH): |
ca. 199 x 85 x 132mm |
| Gewicht: |
ca. 0,6kg |
 |
CE |
|
Schaltplan
|
 851.216.pdf |
| |
|
|
|
|
|
|
|
|
