| Artikelnummer: siehe Bemessungsbetriebsstrom |
 |
| Einsatz |
| Pumpen, Förderbänder, Kompressoren, Gebläse, viele Arten von Maschinen |
| |
| Beschreibung |
|
Die temperaturkompensierten Drucktasten-Motorschutzschalter mit elektromagnetischer Schnellauslösung und thermischem Überlastschutz bieten einen optimalen Schutz von Motoren und anderen Verbrauchern.
Der Hauptanwendungsbereich ist das Einschalten, Überwachen und Ausschalten von Elektromotoren, um diese vor Kurzschluss und Überlastung zu schützen.
Der Bemessungsbetriebsstrom Ie reicht von 0,1 bis 32A.
Anbaumodule wie Unterspannungsauslösung oder Hilfsschalter (z. B. Alarmierung bei Auslösung, Not-Aus- und Endschalterfunktionen usw.) sind einfach anbaubar.
Die Bemessungsstrombereiche bis 6,3A bei 400V sind bis zu beliebig hohen Kurzschlussströmen eigenfest. Der Bereich > 6,3A benötigt eine Vorsicherung.
Unsere robusten Kunststoffgehäuse gibt es zum Anbau an die Wand, zum Aufbau direkt auf den Motorklemmkasten oder direkt zum Einstecken in eine Netzsteckdose..
Dieser Motorschutzschalter verfügt über keine Kurzschlußschnellauslösung.
|
| - Motorschutzschalter (0 - 1) |
| - Überlastauslösung |
| - Phasenausfallempfindlichkeit |
| - Hauptschalter- und Trennfunktion |
| Technische Daten |
|
| Schaltfunktion: |
0 - 1 |
| Hauptkontakte: |
3 Schließer |
| Schaltvermögen AC-3: |
400V / 32A / 15kW,
690V / 25A / 22kW
|
|
Bemessungsbetriebsstrom Ie:
|
0,63 - 25A je nach Einstellbereich
|
| Bemessungsfrequenz: |
40 - 60Hz |
|
Umgebungstemperatur offen:
gekapselt:
|
-20 bis +55°C
-20 bis +40°C
|
| Schaltzyklen max.: |
30h |
| Vorsicherung an 400V: |
|
|
Einstellbereiche bis 6,3A
Einstellbereiche > 6,3A
|
nicht erforderlich
80A (gL, aM)
|
| Anschluss: |
Schraubanschlüsse |
| Material / Farbe: |
ABS / grau |
| Maße (LxBxH): |
ca. 80 x 45 x 85,5mm |
| Gewicht: |
ca. 250g |
| Befestigung: |
2 Anschraublaschen, Ø 4,4 - 76,5 x 30mm
oder 35mm Tragschienenbefestigung
|
| Made in Germany: |
CE, VDE 0660, IEC 947, DIN EN 60947
|
|

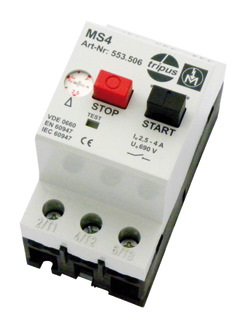

Aufdruck ähnlich wie Foto!
|
|
|
|
|
