| Einsatz |
|
Holzbearbeitungsmaschinen (Sägen, Hobel-, Fräsenmaschinen), Steintrennmaschinen, Bandsägen usw.
|
| |
| Beschreibung |

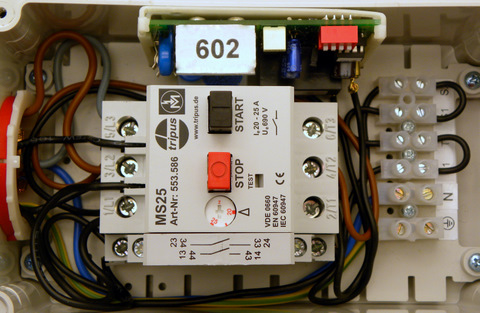

| Die temperaturkompensierten Drucktasten-Motorschutzschalter mit elektromagnetischer Schnellauslösung und thermischem Überlastschutz bieten einen optimalen Schutz von Motoren und anderen Verbrauchern.
Der Hauptanwendungsbereich ist das Einschalten, Überwachen und Ausschalten von Elektromotoren, um diese vor Kurzschluss und Überlastung zu schützen. Dieser Motorschutzschalter ist mit einem elektronischen Bremsemodul kombiniert.

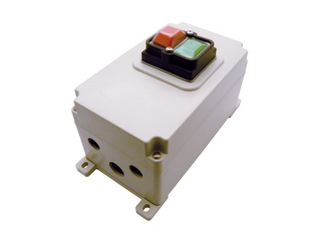

Unser robustes Kunststoffgehäuse ist zum Anbau an die Wand geeignet.
|
| Schaltgeräte mit elektronischer Bremse können nicht an Generatoren, Notstromaggregaten, Stromerzeugern oder elektrischen Netzumformern angeschlossen werden! |
| |
| - Anbau Motorschutzschalter (geschlossene Schalterausführung, Wand- oder Blechmontage) |
| - thermischer Überlastschutzauslösung |
| - Kurzschlussauslösung |
| - Phasenausfallempfindlichkeit |
| - Unterspannungsauslösung |
| - elektronische Gleichstrombremse (Motorbremse) |
| - mit transparenter PVC Abdeckung über Ein-/Aus-Tasten |
| - Klemmleiste 2-polig für N+PE |
| - Klemmleiste 4-polig für externe Steuerfunktionen (Anschluss für Thermokontakt, Endschalter usw.) |
| - Hilfsschalter, 1 NO (potentialfreier Steuerkontakt) |
| - mit Deckeldichtung und unverlierbare Edelstahl-Schrauben |
| |
| Technische Daten |
|
| Schaltfunktion: |
0-1 / Stopp |
| Betätigungsart: |
Drucktasten Ein / Aus |
| Netzdaten: |
3 / (N) / PE, 400V / (230V) / 50 Hz |
| Vorsicherung: |
max. 16A |
| Netzeingang: |
Bohrungsöffnungen (stirnseitig) Ø 20,5mm, ohne Kabel
|
| Bemessungsschaltvermögen AC-3: |
max. 16A / 7,5kW / 400V |
| Überlastschutz: |
2,5 - 16 A (siehe Überlastschutzvarianten) |
| Unterspannungsauslösung: |
400V / 50Hz |
| Gleichstrombremse: |
max. 23A über DIP-Schalter einstellbar |
| Bremsstrom / Justierung: |
max. 23A über DIP-Schalter einstellbar (16 Stufen) |
| Hilfsschalter (1 NO) AC-15: |
2A / 400V |
| Anschlussklemmen: |
|
| Klemmleiste: |
1 x 10mm² für PE, 1 x 10mm² für N (frei), 4 x 6mm² für externe Steuerfunktionen
|
| Netzanschluss: |
3 Schraubklemmen, Kabeleinführung stirnseitig, ohne Kabel |
| Motoranschluss: |
3 Schraubklemmen, Kabeleinführung gegenüber Netzkabel, ohne Kabel |
| Hilfskontaktanschluss: |
2 Schraubklemmen, Kabeleinführung gegenüber Netzkabel, ohne Kabel |
| Kabelausgänge: |
1 Bohrung Ø 20,5mm, 2 Bohrungen Ø 16,5mm mit Blindstopfen
|
| Schutzart: |
IP 54 (Schutz gegen Staubablagerungen und Spritzwasser) |
| Umgebungstemperatur: |
0°C bis + 40°C |
| Schaltzyklen: |
max. 14 / h (bei max. Bremsstrom) |
| Gehäuse: |
ABS / grau |
| Gehäuseausführung: |
Anbau / geschlossen |
| Gehäusebefestigung: |
4 Befestigungslaschen Ø 6,3mm - 195 x 87mm oder 4 Bodenbuchsen M5 - 168 x 94mm
|
| Maße (L x B x H): |
ca. 211 x 106 x 135mm |
| Gewicht: |
ca. 995g |
 |
CE |
|
Schaltplan
|
 851.478 pdf
INFO Bremse
|
