| Beschreibung |
|
Die temperaturkompensierten Drucktasten-Motorschutzschalter mit elektromagnetischer Schnellauslösung und thermischem Überlastschutz bieten einen optimalen Schutz von Motoren und anderen Verbrauchern.
Der Hauptanwendungsbereich ist das Einschalten, Überwachen und Ausschalten von Elektromotoren, um diese vor Kurzschluss und Überlastung zu schützen. Dieser Motorschutzschalter ist mit einem elektronischen Bremsemodul kombiniert.

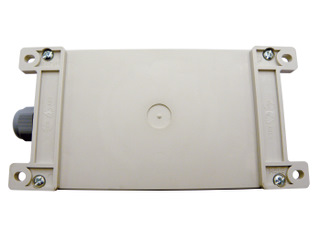

Unser robustes Kunststoffgehäuse ist zum Anbau an die Wand oder direkt zum Einstecken in eine Netzsteckdose geeignet.
|
| Schaltgeräte mit elektronischer Bremse können nicht an Generatoren, Notstromaggregaten, Stromerzeugern oder elektrischen Netzumformern angeschlossen werden! |
| - Anbau Motorschutzschalter (geschlossene Schalterausführung, Wand- oder Blechmontage) |
| - thermischer Überlastauslösung |
| - Kurzschlussauslösung |
| - Phasenausfallempfindlichkeit |
| - Unterspannungsauslösung |
| - elektronisches Bremsmodul |

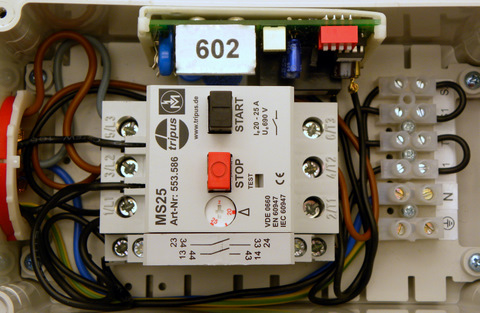

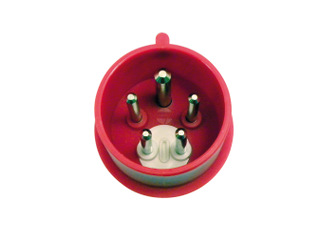

| - 5 pol. Steckerkragen mit Phasenwender |
| - Tastenabdeckung IP 54 |
| - 2-pol. Klemmleiste für N+PE |
| - 4-pol. Klemmleiste für externe Steuerfunktionen (Thermokontakt, Endschalter usw.) |
| - Hilfsschalter, 1 NO (potentialfreier Steuerkontakt) |
| - mit Deckeldichtung und unverliebare Edelstahl-Schrauben |
| Technische Daten |
|
| Schaltfunktion: |
0-1/Stopp |
| Betätigungsart: |
Drucktasten Ein/Aus |
| Netzdaten: |
3/(N)/PE 400 V/(230 V)/50 Hz |
| Vorsicherung: |
max. 16 A
|
| Netzeingang: |
Phasenwenderstecker CEE 5 pol. (6h), 3P+N+E/16 A/400 V |
|
Bemessungsschaltvermögen:
|
AC-3 max. 16 A/7,5 kW/ 400 v |
| Überlastschutz: |
2,5 - 16 A (s. Überlastschutzvarianten) |
| Unterspannungsauslösung: |
400 V/50 Hz |
| Bremsmodul: |
max. 23 A/DIP-Schalter |
| Bremsstrom/Justierung: |
max. 23 A/DIP-Schalter - 16 Stufen |
| Hilfsschalter - 1 NO: |
AC-15 2 A/400 V |
| Anschlussklemmen: |
|
| Klemmleiste: |
1 x 10 mm² - PE, 1 x 10 mm² - N (frei), 4 x 6 mm² - externe Steuerfunktionen |
| Motoranschluss: |
3 Schraubklemmen |
| Hilfskontaktanschluss: |
2 Schraubklemmen |
| Kabelausgänge: |
1 Bohrung Ø 20,5 mm, 2 Bohrungen Ø 16,5 mm mit Blindstopfen
|
| Schutzart: |
IP 54 (Schutz gegen Staubablagerungen und Spritzwasser) |
| Umgebungstemperatur: |
0°C bis + 40°C |
| Schaltzyklen: |
max. 14 / h (bei max. Bremsstrom) |
| Gehäuse: |
ABS/grau |
| Gehäuseausführung: |
Anbau/geschlossen |
| Gehäusebefestigung: |
4 Befestigungslaschen Ø 6,3 mm - 195 x 87 mm oder 4 Bodenbuchsen M5 - 168 x 94 mm
|
| Maße (L x B x H): |
ca. 250 x 120 x 135 mm |
| Gewicht: |
ca. 1095 g |
| Netzeingang alternativ: |
|
|
Steckerkragen CEE 4-pol. (6 h) 16 A / 400 V / 50-60 Hz, 3P+E
für Italien, Frankreich, Spanien, Portugal
|
|
|
Steckerkragen CEE 4-pol. (9 h) 16 A / 230 V / 50-60 Hz, 3P+E
für Skandinavien
|
|
 |
CE |
|
Schaltplan
|
 851.479 pdf INFO Bremse |
