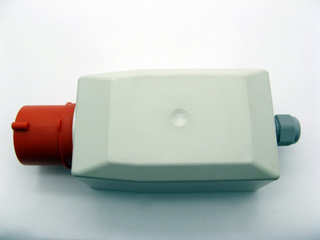

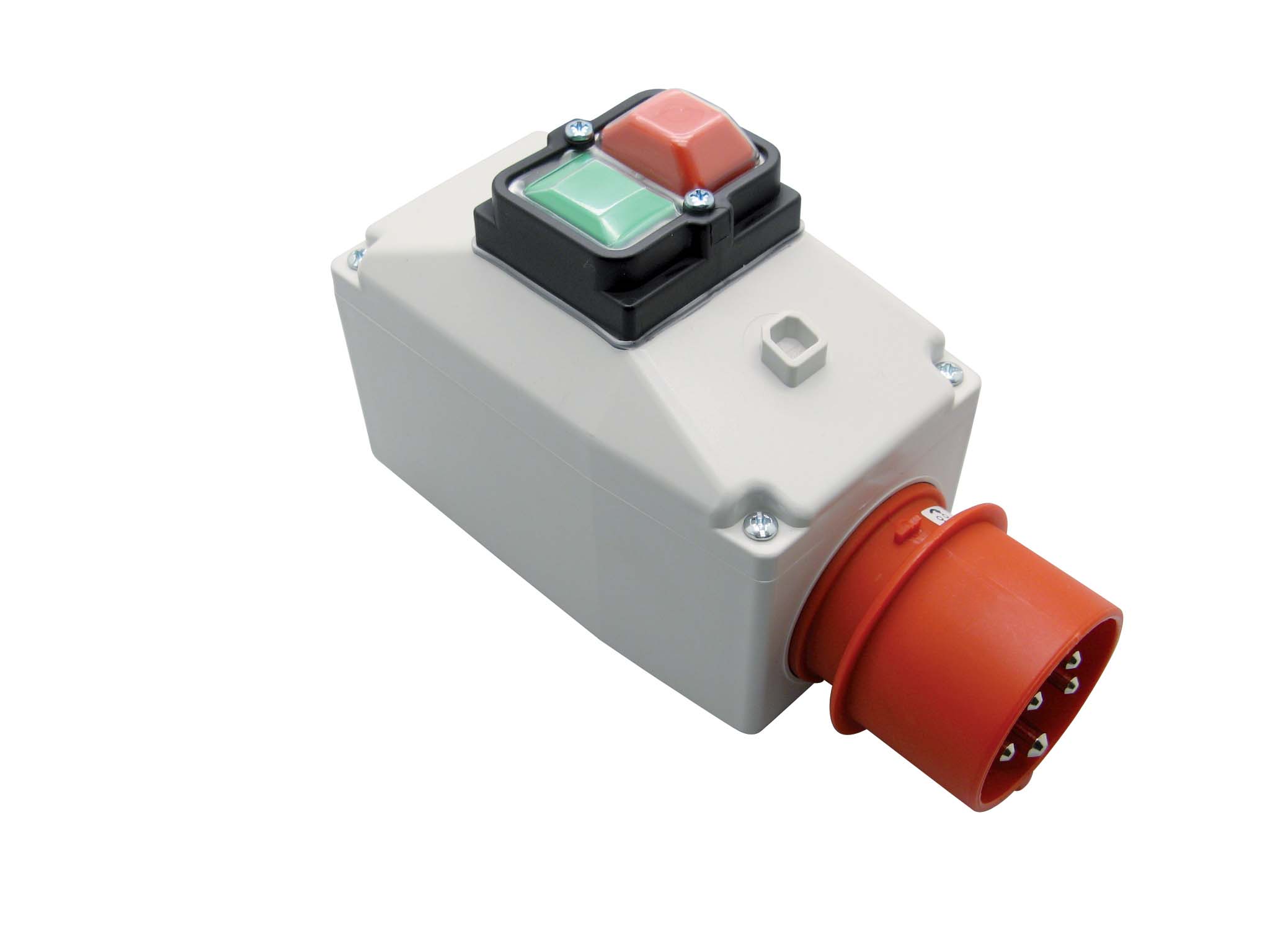

Motorschutzstecker M 400V für Pumpensteuerung
Artikelnummer: siehe Überlastschutzvarianten

Einsatz
Tauchpumpen, Förderpumpen,

Grundwasserpumpen, Förderbänder, Kompressoren, Gebläse, viele Arten von Maschinen

Beschreibung

Die temperaturkompensierten Drucktasten-Motorschutzschalter mit elektromagnetischer Schnellauslösung und thermischem Überlastschutz bieten einen optimalen Schutz von Motoren und anderen Verbrauchern.

Der Hauptanwendungsbereich ist das Einschalten, Überwachen und Ausschalten von Elektromotoren, um diese vor Kurzschluss und Überlastung zu schützen.

- Motorschutzschalter (0 - 1)
- Überlastauslösung
- Kurzschlussauslösung
- CEE Steckerkragen mit Phasenwender, kann direkt in eine Steckdose eingesteckt werden
- Tastenabdeckung "Dichtkappe"
- Schaltstellung I: Pumpe läuft
- Schaltstellung 0: Pumpe steht
- Rücksetzen Überlastschutz: neu einschalten
Technische Daten
Netzdaten Ue: 3 / PE,  400V / 50Hz
Schaltvermögen AC-3: max. 16A / 400V (je nach Überlastschutz)
Überlastschutz: 0,25 - 16A (s. Überlastschutzvarianten)
Umgebungstemperatur:

-20 bis +40°C

Schaltzyklen max.: 30h
Vorsicherung max.: 16A
Netzeingang:

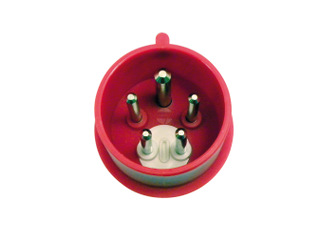

Phasenwenderstecker CEE 5-pol., 3P+N+E, 16A, 6h, 400V (mit Schraubendreher von vorne einstellbar)

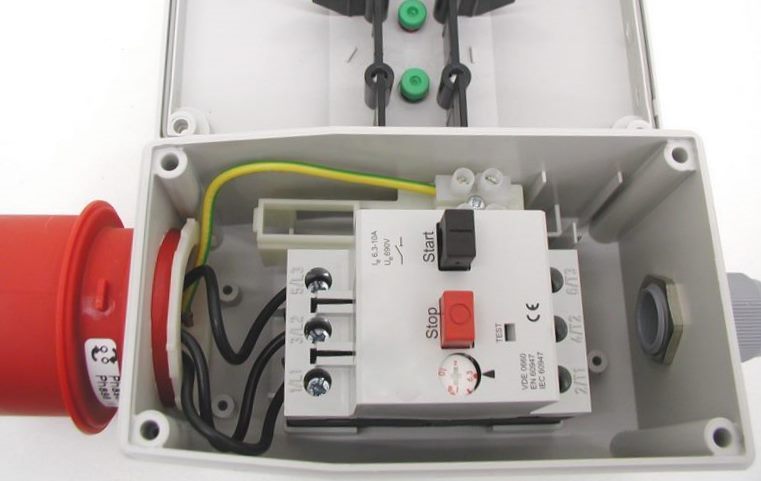

Motorkabelanschluss: Schraubanschlüsse (5 Klemmen)
Motorkabelausgang: hinten über M-Verschraubung
Schutzart: IP 54 (Schutz gegen Staubablagerungen und Spritzwasser)
Schalterausführung: geschlossen, ohne Motorkabel
Befestigung Schalter:

keine Befestigung vorgesehen, da direkt in Netzsteckdose eingesteckt wird

Gehäuse: ABS / grau
Maße (LxBxH): ca. 199 x 85 x 132mm
Gewicht: ca. 600g
Dieses Tripusprodukt wird in Europa hergestellt - Made in Europe CE
Netzeingang alternativ:

CEE 4 pol. rot
  Steckerkragen CEE 4-pol. (6 h) 16 A / 400 V / 50-60 Hz, 3P+E

  für Italien, Frankreich, Spanien, Portugal

CEE 4 pol. blau
  Steckerkragen CEE 4-pol. (9 h) 16 A / 230 V / 50-60 Hz, 3P+E

  für Skandinavien

Schaltplan

851.216.pdf

Hinweis: Motorschutzstecker sind nur für ein direktes Einstecken in die Wandsteckdose bzw. an ein Verlängerungskabel vorgesehen und haben daher keine direkte Gehäuse-befestigung. Ähnliche Schalterausführungen mit Gehäusebefestigung siehe Motorschutzschalter.



Steckerkragen- und Überlastschutzvarianten Art. Nr. ab 1 Stück Anzahl
CEE 5-pol. 16 A/400 V/50 - 60 Hz 3P+N+E (6 h) mit Phasenwender - Überlastschutz = 0.25 - 0.40 A 204.615.07 108,77 € Warenkorb
CEE 5-pol. 16 A/400 V/50 - 60 Hz 3P+N+E (6 h) mit Phasenwender - Überlastschutz = 0.4 - 0.63 A 204.615.08 108,77 € Warenkorb
CEE 5-pol. 16 A/400 V/50 - 60 Hz 3P+N+E (6 h) mit Phasenwender - Überlastschutz = 0.63 - 1.0 A 204.615.04 108,77 € Warenkorb
CEE 5-pol. 16 A/400 V/50 - 60 Hz 3P+N+E (6 h) mit Phasenwender - Überlastschutz = 1.0 - 1.6 A 204.615 108,77 € Warenkorb
CEE 5-pol. 16 A/400 V/50 - 60 Hz 3P+N+E (6 h) mit Phasenwender - Überlastschutz = 1.6 - 2.5 A 204.615.01 108,77 € Warenkorb
CEE 5-pol. 16 A/400 V/50 - 60 Hz 3P+N+E (6 h) mit Phasenwender - Überlastschutz = 2.5 - 4.0 A 204.615.02 108,77 € Warenkorb
CEE 5-pol. 16 A/400 V/50 - 60 Hz 3P+N+E (6 h) mit Phasenwender - Überlastschutz = 4.0 - 6.3 A 204.615.06 108,77 € Warenkorb
CEE 5-pol. 16 A/400 V/50 - 60 Hz 3P+N+E (6 h) mit Phasenwender - Überlastschutz = 6.3 - 10 A 204.615.03 132,12 € Warenkorb
CEE 5-pol. 16 A/400 V/50 - 60 Hz 3P+N+E (6 h) mit Phasenwender - Überlastschutz = 10 - 16 A 204.615.05 132,12 € Warenkorb
CEE 4-pol. 16 A/400 V/50 - 60 Hz 3P+E (6 h) - Überlastschutz = 0.25 - 0.40 A 204.784.03 106,31 € Warenkorb
CEE 4-pol. 16 A/400 V/50 - 60 Hz 3P+E (6 h) - Überlastschutz = 0.4 - 0.63 A 204.784.04 106,31 € Warenkorb
CEE 4-pol. 16 A/400 V/50 - 60 Hz 3P+E (6 h) - Überlastschutz = 0.63 - 1.0 A 204.784.05 106,31 € Warenkorb
CEE 4-pol. 16 A/400 V/50 - 60 Hz 3P+E (6 h) - Überlastschutz = 1.0 - 1.6 A 204.784.06 106,31 € Warenkorb
CEE 4-pol. 16 A/400 V/50 - 60 Hz 3P+E (6 h) - Überlastschutz = 1.6 - 2.5 A 204.784.07 106,31 € Warenkorb
CEE 4-pol. 16 A/400 V/50 - 60 Hz 3P+E (6 h) - Überlastschutz = 2.5 - 4.0 A 204.784.08 106,31 € Warenkorb
CEE 4-pol. 16 A/400 V/50 - 60 Hz 3P+E (6 h) - Überlastschutz = 4.0 - 6.3 A 204.784.09 106,31 € Warenkorb
CEE 4-pol. 16 A/400 V/50 - 60 Hz 3P+E (6 h) - Überlastschutz = 6.3 - 10 A 204.784.10 130,28 € Warenkorb
CEE 4-pol. 16 A/400 V/50 - 60 Hz 3P+E (6 h) - Überlastschutz = 10 - 16 A 204.784.11 130,28 € Warenkorb
CEE 4-pol. 16 A/230 V/50 - 60 Hz 3P+E (9 h) - Überlastschutz = 0.25 - 0.40 A 204.785.03 106,31 € Warenkorb
CEE 4-pol. 16 A/230 V/50 - 60 Hz 3P+E (9 h) - Überlastschutz = 0.4 - 0.63 A 204.785.04 106,31 € Warenkorb
CEE 4-pol. 16 A/230 V/50 - 60 Hz 3P+E (9 h) - Überlastschutz = 0.63 - 1.0 A 204.785.05 106,31 € Warenkorb
CEE 4-pol. 16 A/230 V/50 - 60 Hz 3P+E (9 h) - Überlastschutz = 1.0 - 1.6 A 204.785.06 106,31 € Warenkorb
CEE 4-pol. 16 A/230 V/50 - 60 Hz 3P+E (9 h) - Überlastschutz = 1.6 - 2.5 A 204.785.07 106,31 € Warenkorb
CEE 4-pol. 16 A/230 V/50 - 60 Hz 3P+E (9 h) - Überlastschutz = 2.5 - 4.0 A 204.785.08 106,31 € Warenkorb
CEE 4-pol. 16 A/230 V/50 - 60 Hz 3P+E (9 h) - Überlastschutz = 4.0 - 6.3 A 204.785.09 106,31 € Warenkorb
CEE 4-pol. 16 A/230 V/50 - 60 Hz 3P+E (9 h) - Überlastschutz = 6.3 - 10 A 204.785.10 130,28 € Warenkorb
CEE 4-pol. 16 A/230 V/50 - 60 Hz 3P+E (9 h) - Überlastschutz = 10 - 16 A 204.785.11 130,28 € Warenkorb
(inkl. 19% MwSt., zzgl. Versandkosten)
