Tauchpumpen, Förderpumpen, Grundwasserpumpen, Förderbänder, Kompressoren, Gebläse, viele Arten von Maschinen
Beschreibung

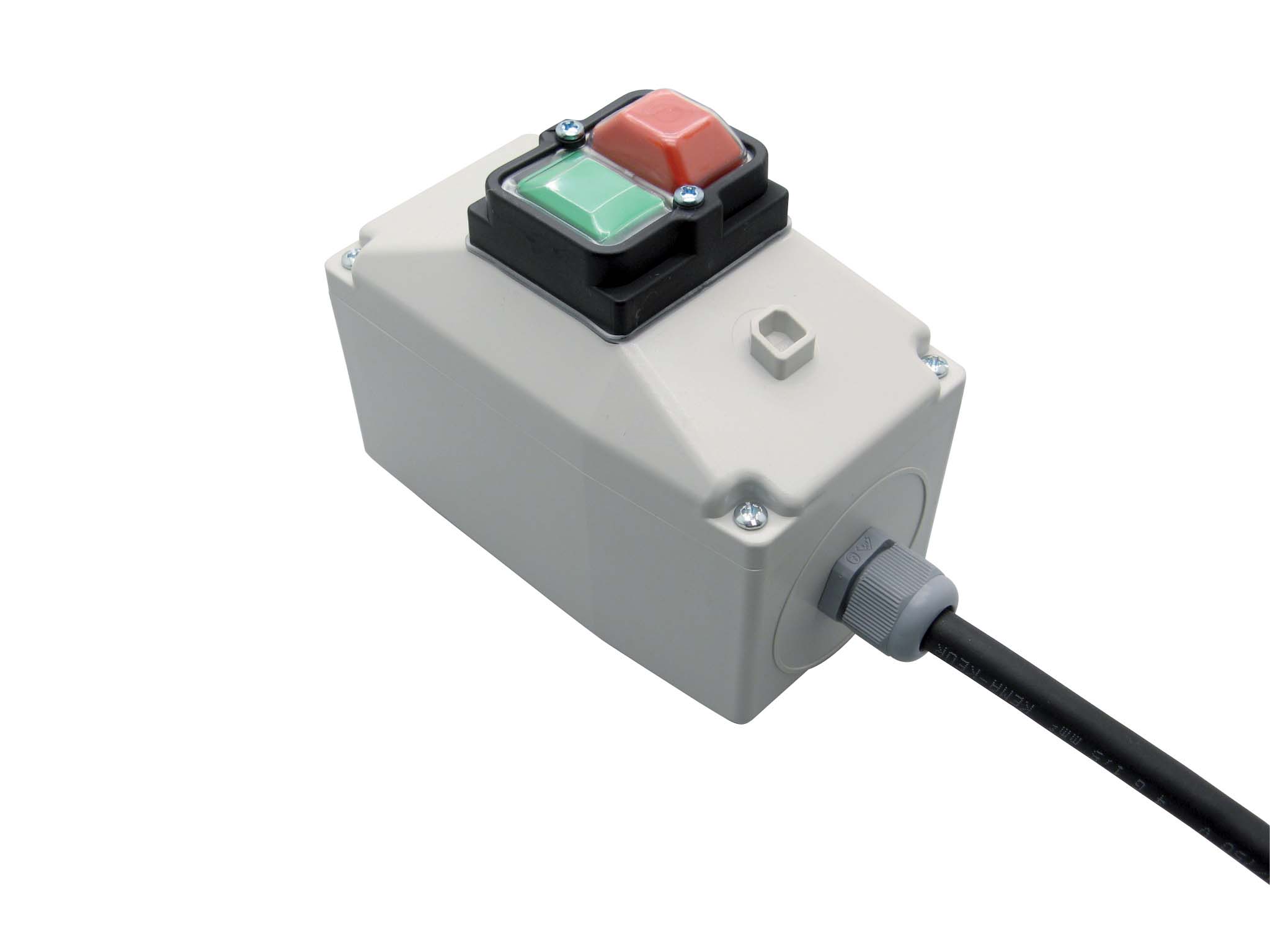

Die temperaturkompensierten Drucktasten-Motorschutzschalter mit elektromagnetischer Schnellauslösung und thermischem Überlastschutz bieten einen optimalen Schutz von Motoren und anderen Verbrauchern.
Der Hauptanwendungsbereich ist das Einschalten, Überwachen und Ausschalten von Elektromotoren, um diese vor Kurzschluss und Überlastung zu schützen.
- Motorschutzschalter (0 - 1)
- Überlastauslösung
- Kurzschlussauslösung
- Tastenabdeckung "Dichtkappe"
- Schaltstellung I: Pumpe läuft (EIN)
- Schaltstellung 0: Pumpe steht (AUS)
- Rücksetzen Überlastschutz: neu einschalten
Technische Daten
Netzdaten Ue:
3 / PE, - 690V AC
Schaltvermögen AC-3:
max. 32A / 690V (je nach Überlastschutz)
Überlastschutz:
0,25 - 32A (s. Überlastschutzvarianten)
Umgebungstemperatur:
-20 bis +40°C
Schaltzyklen max.:
30h
Vorsicherung max.:
32A (je nach Überlastschutz)
Schutzart:
IP 54 (Schutz gegen Staubablagerungen und Spritzwasser)
Netzkabel:
ca. 0,25m ohne Stecker

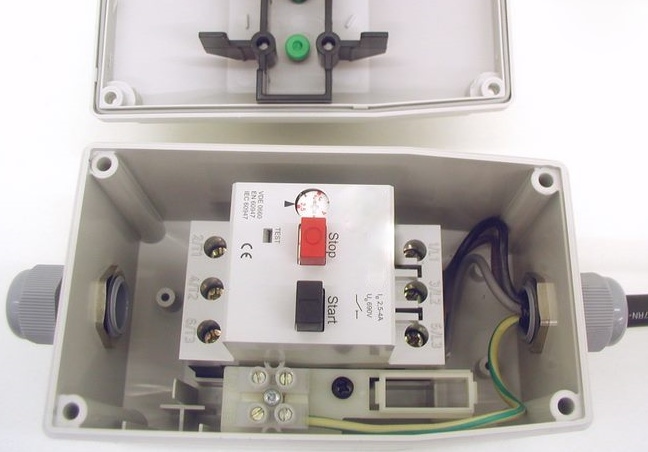

Motorkabelanschluss:
Schraubanschlüsse (5 Klemmen)
Motorkabelausgang:
hinten über M-Verschraubung
Schalterausführung:
geschlossen, kein Motorkabel
Befestigung Schalter:
keine Befestigung vorgesehen, da direkt in Netzsteckdose eingesteckt wird
Motorschutzstecker sind nur für ein direktes Einstecken in die Wandsteckdose bzw. an ein Verlängerungskabel vorgesehen und haben daher keine direkte Gehäuse-befestigung . Ähnliche Schalter- ausführungen mit Gehäusebefestigung siehe Motorschutzschalter.
Überlastschutzbereiche
Art. Nr.
ab 1 Stück
Anzahl
CEE 5-pol. 16 A/400 V/50 - 60 Hz 3P+N+E (6 h) mit Phasenwender - Überlastschutz = 0.25 - 0.40 A
204.616.07
101,33 €
CEE 5-pol. 16 A/400 V/50 - 60 Hz 3P+N+E (6 h) mit Phasenwender - Überlastschutz = 0.40 - 0.63 A
204.616.11
81,30 €
CEE 5-pol. 16 A/400 V/50 - 60 Hz 3P+N+E (6 h) mit Phasenwender - Überlastschutz = 0.63 - 1.0 A
204.616.03
101,33 €
CEE 5-pol. 16 A/400 V/50 - 60 Hz 3P+N+E (6 h) mit Phasenwender - Überlastschutz = 1.0 - 1.6 A
204.616
101,33 €
CEE 5-pol. 16 A/400 V/50 - 60 Hz 3P+N+E (6 h) mit Phasenwender - Überlastschutz = 1.6 - 2.5 A
204.616.01
101,33 €
CEE 5-pol. 16 A/400 V/50 - 60 Hz 3P+N+E (6 h) mit Phasenwender - Überlastschutz = 2.5 - 4.0 A
204.616.02
101,33 €
CEE 5-pol. 16 A/400 V/50 - 60 Hz 3P+N+E (6 h) mit Phasenwender - Überlastschutz = 4.0 - 6.3 A
204.616.04
101,33 €
CEE 5-pol. 16 A/400 V/50 - 60 Hz 3P+N+E (6 h) mit Phasenwender - Überlastschutz = 6.3 - 10 A
204.616.05
124,44 €
CEE 5-pol. 16 A/400 V/50 - 60 Hz 3P+N+E (6 h) mit Phasenwender - Überlastschutz = 10 - 16 A
204.616.06
124,44 €
CEE 5-pol. 16 A/400 V/50 - 60 Hz 3P+N+E (6 h) mit Phasenwender - Überlastschutz = 16 - 20 A
204.616.08
120,00 €
CEE 5-pol. 16 A/400 V/50 - 60 Hz 3P+N+E (6 h) mit Phasenwender - Überlastschutz = 20 - 25 A
204.616.09
120,00 €
CEE 5-pol. 16 A/400 V/50 - 60 Hz 3P+N+E (6 h) mit Phasenwender - Überlastschutz = 25 - 32 A
