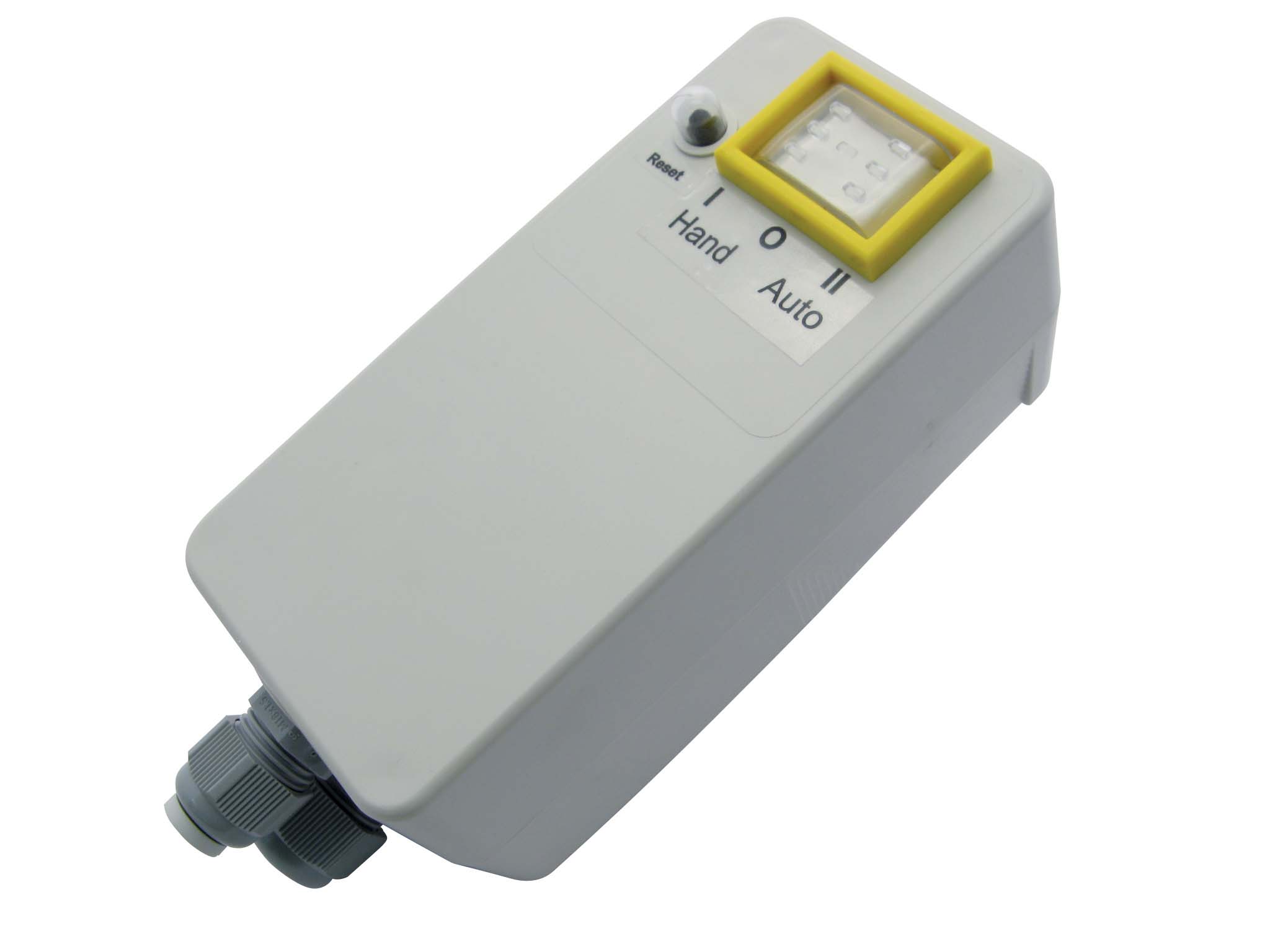

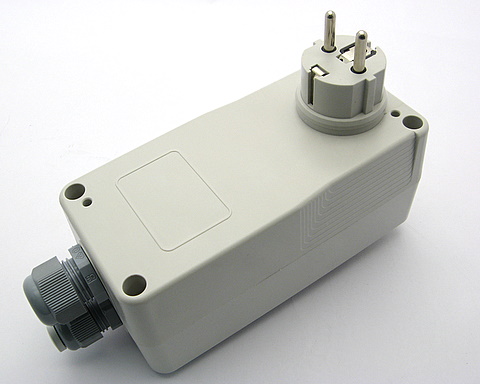

Motorschutzstecker P 230V für Pumpensteuerung
Artikelnummer: siehe Überlastschutzvarianten
Einsatz
Pumpen usw.
Beschreibung

Schuko-Stecker Ein/Aus mit Überlastschutzvarianten 1,5 - 8A. Die Pumpensteuerung ist für den Anschluss eines Schwimmerschalters geeignet. Damit können im Automatikbetrieb Pumpen geschaltet werden, die bauseitig über keinen Schwimmerschalter verfügen.

Im Handbetrieb läuft die Pumpe ständig, der Schwimmerschalter ist außer Betrieb.

- Netzstecker (0 - 1 / 0 - Automatik)
- Überlastauslösung (Rückstellung Resetknopf)
- Tastenabdeckung "Dichtkappe"
- Schaltstellung 0: Pumpe steht
- Schaltstellung I: Pumpe läuft
- Schaltstellung 2: Automatik, Pumpe wird über Schwimmerschalter geschaltet
- Kondensatoreinbau möglich (Ø 35 x 85mm)

Technische Daten
Netzdaten Ue: 1 / N / PE,  230V / 50Hz
Schaltvermögen AC-3: max. 8A / 250V  (je nach Überlastschutz)

Überlastschutz:

1,5 - 8A  (s. Überlastschutzvarianten)
Schaltzyklen max.: 10000
Vorsicherung max.: 16A

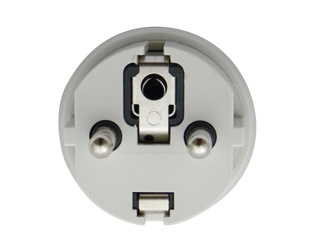

Netzeingang: Steckerkragen Schuko

Motor- / Schwimmerschalter-Kabelanschluss:

Schraubanschlüsse (6 Klemmen)

Motor- / Schwimmerschalter- Kabelausgang:

über M-Verschraubungen

Schutzart: IP 44 (Schutz gegen Staubablagerungen und Spritzwasser)
Schalterausführung:

geschlossen, ohne Motorkabel

Befestigung Schalter:

keine Befestigung vorgesehen, da direkt in die Netzsteckdose eingesteckt wird

Gehäuse: ABS / grau
Maße (LxBxH): ca. 190 x 75 x 110mm
Gewicht: ca. 300g
Dieses Tripusprodukt wird in Europa hergestellt - Made in Europe CE
Schaltplan:  851.407.pdf



Überlastschutzvarianten Art. Nr. ab 1 Stück Anzahl
1.5 A 204.706.01 70,73 € Warenkorb
2.5 A 204.706.02 70,73 € Warenkorb
3.0 A 204.706.03 70,73 € Warenkorb
4.5 A 204.706.04 70,73 € Warenkorb
5.0 A 204.706.05 70,73 € Warenkorb
6.0 A 204.706 70,73 € Warenkorb
7.0 A 204.706.06 70,73 € Warenkorb
7.5 A 204.706.07 70,73 € Warenkorb
8.0 A 204.706.08 70,73 € Warenkorb
(inkl. 19% MwSt., zzgl. Versandkosten)
