| Artikelnummer: siehe Überlastschutzvarianten |
 |
| Einsatz |
| Tauchpumpen, Förderpumpen, Grundwasserpumpen, Industriemotoren, viele Arten von Maschinen |
| Beschreibung |
|

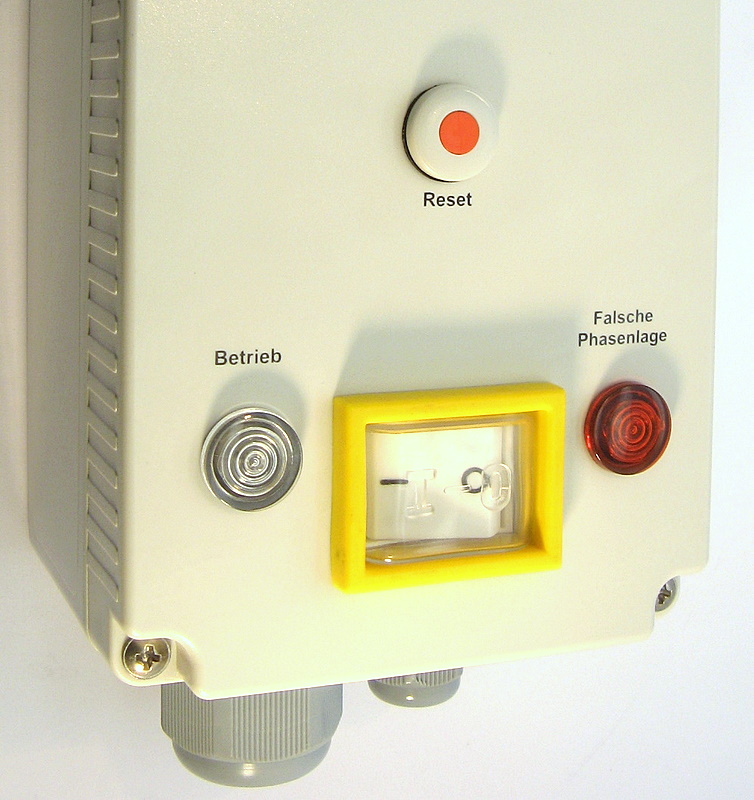

Der Motorschutzstecker ist eine Kombination aus Ein-Aus-Schalter, Motorschutz mit Wiederanlaufsperre. Der Anschluss eines Thermokontaktes ist möglich.
|
| - Schützkombination (0 - 1) |
| - Überlastauslösung |
| - Wiederanlaufsperre (bei ausgelöstem Thermokontakt) |
| - CEE Steckerkragen mit Phasenwender kann direkt in eine Steckdose eingesteckt werden |
| - Wippenabdeckung "Dichtkappe" |
| - Schaltstellung 0: Pumpe steht |
| - Schaltstellung I: Pumpe läuft (Dauerbetrieb) |
| - Rücksetzen Überlastschutz: Resettaste betätigen |
| - Drehfeldanzeige rot: zeigt falsche Phasenlage an (Drehrichtung am Phasenwender ändern) |
| - Betriebsanzeige weiß: Pumpe läuft |
| - Anschluss Thermokontakt möglich |
| |
| Technische Daten |
|
| Schaltfunktion: |
0 - 1 |
| Netzdaten Ue: |
3 / N / PE, 400V / 230V / 50Hz |
| Schaltvermögen AC-3: |
max. 11,3A / 400V (je nach Überlastschutz) |
| Überlastschutz: |
1 - 12,5A (s. Überlastschutzvarianten) |
| Umgebungstemperatur: |
-20 bis +40°C
|
| Schaltzyklen: |
max. 600h |
| Vorsicherung: |
max. 16A |
| Schutzart: |
IP 54 (Schutz gegen Staubablagerungen und Spritzwasser) |
| Netzeingang: |

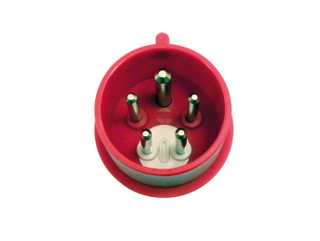

Phasenwenderstecker CEE 5-pol., 3P+N+E, 16A, 6h, 400V (mit Schraubendreher von vorne einstellbar)
|
| Motorkabelanschluss: |
6 Klemmen, hinten über M-Verschraubung |
| Störmeldekontakt: |
2 Klemmen, hinten über M-Verschraubung |
| Befestigung Schalter: |
keine Befestigung vorgesehen, da direkt in Netzsteckdose eingesteckt wird.
|
| Gehäuse: |
ABS / grau |
| Maße (LxBxH): |
ca. 234 x 106 x 93mm |
| Gewicht: |
ca. 1kg |
 |
CE |
|
Schaltplan
|
 851.380 .pdf |
|
|
|
|
|
| Überlastschutzbereiche |
Art. Nr. |
ab 1 Stück |
Anzahl |
|
| 0.4 - 0.6 A |
204.760.04 |
336,15 € |
|
 |
| 0.6 - 0.9 A |
204.760.05 |
336,15 € |
|
|
| 0.9 - 1.3 A |
204.760.06 |
336,15 € |
|
|
| 1.3 - 1.9 A |
204.760.07 |
336,15 € |
|
|
| 1.9 - 2.8 A |
204.760.08 |
336,15 € |
|
|
| 2.8 - 4.0 A |
204.760.09 |
336,15 € |
|
|
| 4.0 - 6.0 A |
204.760.10 |
336,15 € |
|
|
| 6.0 - 9.0 A |
204.760.11 |
336,15 € |
|
|
| 8.0 - 11.0 A |
204.760.12 |
336,15 € |
|
|
| 11.0 - 14.0 A |
204.760.13 |
336,15 € |
|
|
|
|
