| Einsatz |
| Standardschalter für Betonmischer, Bohrmaschinen, Steintrennmaschinen, Sägen usw. |
| |
| Beschreibung - Art. Nr. 204.954... (weitere Ausführungen siehe nachfolgend) |

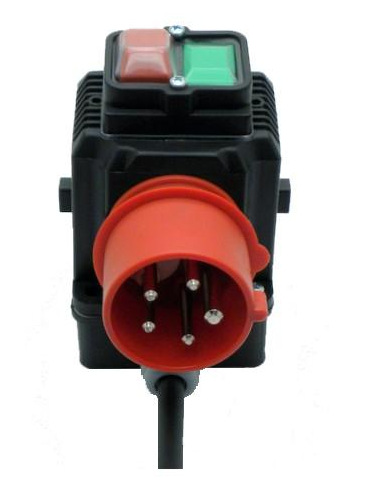

| 3-poliger Ein- / Aus-Schalter mit 2-poligem Überlastschutz (ohne Unterspannungsauslösung) |
| - Tastenbetätigung Ein / Aus (0 - 1) |
| - Steckerkragen CEE 5-polig mit Phasenwender |
| - Überlastschutzauslösung (ÜLS) im Schalter mit automatischer Rückstellung |
| - mit transparenter PVC Abdeckung über Ein- / Aus-Tasten |
| - Anbauschalter (geschlossene Schalterausführung, Wand- oder Blechmontage) |
| |
| Technische Daten |
| Netzdaten Ue: |
3 / N / PE, 400V / 50Hz |
| Schaltvermögen AC: |
415V / 4A...10A (je nach Überlastschutzausführung) |
| Überlastschutz: |
4, 5, 7 oder 10A mit automatischer Rückstellung (siehe Artikelvarianten) |
| Netzeingang: |

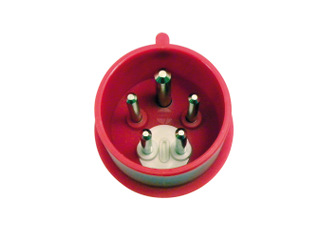

Phasenwenderstecker CEE 5-polig, 6h, 3P+N+E, 16A, 400V (mit Schraubendreher von vorne einstellbar) |
|
Motorkabel:
|

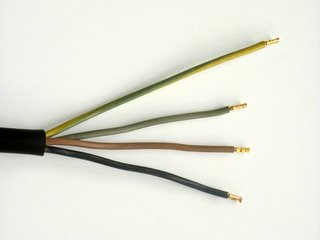

ca. 1m lang, H07RN-F 4G1,5mm²
1 Litze grün/gelb mit Aderendkralle 130mm lang, 3 Litzen schwarz, braun und grau mit Aderendkrallen 95mm lang
|
| Motorkabelausgang: |
vorne (Ansicht Steckerkragen) - Unterteil um 90° taktbar
|
| Schutzart: |
IP 54 (Schutz gegen Staubablagerungen und Spritzwasser) |
| Schalterausführung: |
geschlossen / Anbauschalter |
| Befestigung Schalter: |
2 Durchgangsbohrungen (diagonal) Ø 5,3mm - 68 x 68mm
|
| Material / Farbe: |
Polypropylen PP / Gehäuse schwarz, Polyamid PA / Steckerkragen rot |
| Maße (LxBxH): |
ca. 128 x 95 x 141mm incl. Unterteil 33mm |
| Gewicht: |
ca. 680 bis 760g je nach Ausführung
|
| Schaltplan |
 851.560.pdf,
|
 |
CE |
| |
|
| Weitere Schalterausführung (Art. Nr. 204.955) wie 204.954... jedoch abweichend: |
| zusätzlich mit Unterspannungsauslösung / Schütz (UA) und Anschlussmöglichkeit für Thermokontakt (TK) |
| Unterspannungsauslösung: |
400V / 50Hz |
| Schaltvermögen AC 1: |
400V / 16A / 11kW |
| Schaltvermögen AC 3: |
400V / 9A / 4kW |
| Überlastschutz: |
Anschlussmöglichkeit für Thermokontakt im Motor
|
|
Motorkabel:
|

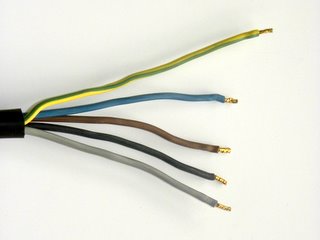

ca. 1m lang, H07RN-F 5G1,5mm²
1 Litze grün/gelb mit Aderendkralle 130mm lang, 4 Litzen schwarz, blau, braun und grau mit Aderendkrallen 95mm lang
|
| Schaltplan |
850.561.pdf,
INFO zu Unterspannungsauslösung,
|
| |
|
| Weitere Schalterausführung (Art. Nr. 207.019) wie 204.955 jedoch abweichend: |
| zusätzlich mit der Anschlußmöglichkeit für eine Pumpe und / oder Endschalter |
|
|
 |

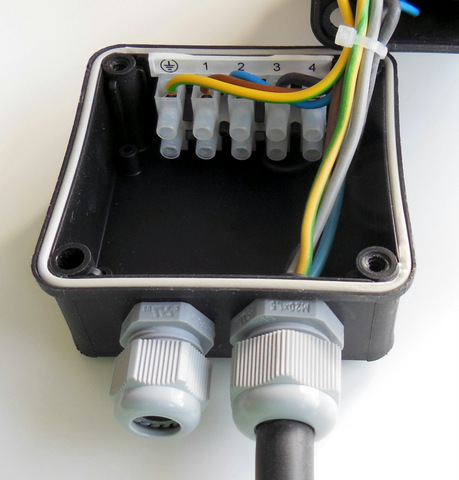

neben dem Motorkabelausgang befindet sich ein zweiter Kabelausgang mit einer Kabelverschraubung M16 x 1,5mm (ohne Kabel) und eine 5-polige Klemmleiste als Einschub mit Klemmenbezeichnung (PE, 1, 2, 3, 4) |
|
Motorkabel:
|
ca. 1m lang, H07RN-F 5G1,5mm²
1 Litze grün/gelb mit Aderendkralle 130mm lang, 5 Litzen schwarz, weiß, braun, violett und rot mit Aderendkrallen 110mm lang
|
| Schaltplan |
851.595.pdf,
INFO zu Unterspannungsauslösung,
|
| |
|
| Weitere Schalterausführung (Art. Nr. 204.956...) wie 204.954... jedoch abweichend: |
| zusätzlich mit Unterspannungsauslösung / Schütz (UA) und Überlastschutzauslösung (ÜLS) |
| Unterspannungsauslösung: |
400V / 50Hz |
| Schaltvermögen AC 1: |
400V / 16A / 11kW |
| Schaltvermögen AC 3: |
400V / 9A / 4kW |
| Überlastschutz: |
4, 5, 7 oder 9A mit automatischer Rückstellung (siehe Artikelvarianten) |
|
Motorkabel:
|
ca. 1m lang, H07RN-F 4G1,5mm² (1 Ader abgeschnitten)
1 Litze grün/gelb mit Aderendkralle 130mm lang, 3 Litzen schwarz, braun und grau mit Aderendkrallen 95mm lang
|
| Schaltplan |
850.562.pdf,
INFO zu Unterspannungsauslösung,
|
| |
|
| Weitere Schalterausführung (Art. Nr. 204.957) wie 204.954... jedoch abweichend: |
| zusätzlich mit Unterspannungsauslösung / Schütz (UA), Anschlussmöglichkeit für Thermokontakt (TK) und Gleichstrombremse |
| Unterspannungsauslösung: |
400V / 50Hz |
| Schaltvermögen AC 1: |
400V / 16A / 11kW |
| Schaltvermögen AC 3: |
400V / 9A / 4kW |
| Überlastschutz: |
Anschlussmöglichkeit für Thermokontakt im Motor
|

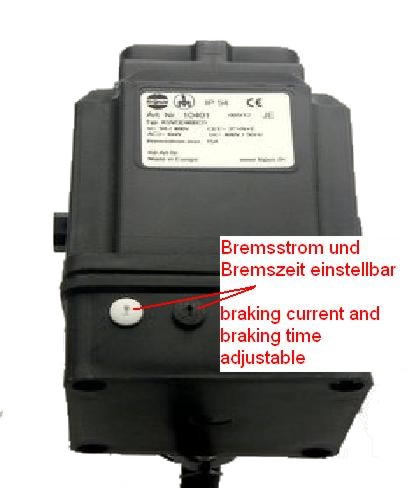

| Bremsmodul: |
Gleichstrombremse mit allpolige Trennung (Freischaltung) |
| Bremsstrom: |
max. 15A (stufenlos einstellbar über Potentiometer von außen) |
| Bremszeit: |
ca. 1 - 20s, stufenlos über Potentiometer einstellbar
|
|
Motorkabel:
|

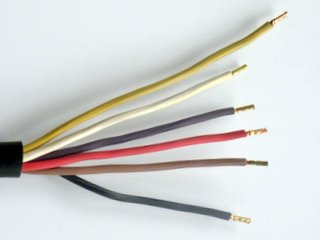

ca. 1m lang, H07RN-F 7G1,5mm² (1 Ader abgeschnitten)
1 Litze grün/gelb mit Aderendkralle 130mm lang, 5 Litzen schwarz, braun, rot, lila und weiss mit Aderendkrallen 95mm lang
|
| Schaltplan |
851.563.pdf,
INFO zu Unterspannungsauslösung,
INFO zu Bremse
|
| |
|
| Weitere Schalterausführung (Art. Nr. 204.958...) wie 204.954... jedoch abweichend: |
| zusätzlich mit Unterspannungsauslösung / Schütz (UA), Überlastschutzauslösung (ÜLS) und Gleichstrombremse |
| Unterspannungsauslösung: |
400V / 50Hz |
| Schaltvermögen AC 1: |
400V / 16A / 11kW |
| Schaltvermögen AC 3: |
400V / 9A / 4kW |
| Überlastschutz: |
5, 7 oder 9A mit automatischer Rückstellung (siehe Artikelvarianten) |
| Bremsmodul: |
Gleichstrombremse mit allpolige Trennung (Freischaltung) |
| Bremsstrom: |
max. 15A (stufenlos einstellbar über Potentiometer von außen) |
| Bremszeit: |
ca. 1 - 20s, stufenlos über Potentiometer einstellbar
|
|
Motorkabel:
|
ca. 1m lang, H07RN-F 4G1,5mm²
1 Litze grün/gelb mit Aderendkralle 130mm lang, 3 Litzen schwarz, braun und grau mit Aderendkrallen 95mm lang
|
| Schaltplan |
851.564.pdf,
INFO zu Unterspannungsauslösung,
INFO zu Bremse
|
| Schaltgeräte mit elektronischer Bremse können nicht an Generatoren, Notstromaggregaten, Stromerzeugern oder elektrischen Netzumformern angeschlossen werden! |
| |
|
| Abkürzungen |
|
| UA |
Unterspannungsauslösung / Schütz |
| ÜLS |
Überlastschutz |
| TK |
Thermokontakt |
