| Einsatz |
| Sägen, Brennholzsägen, Hobelmaschinen, usw. |
| |

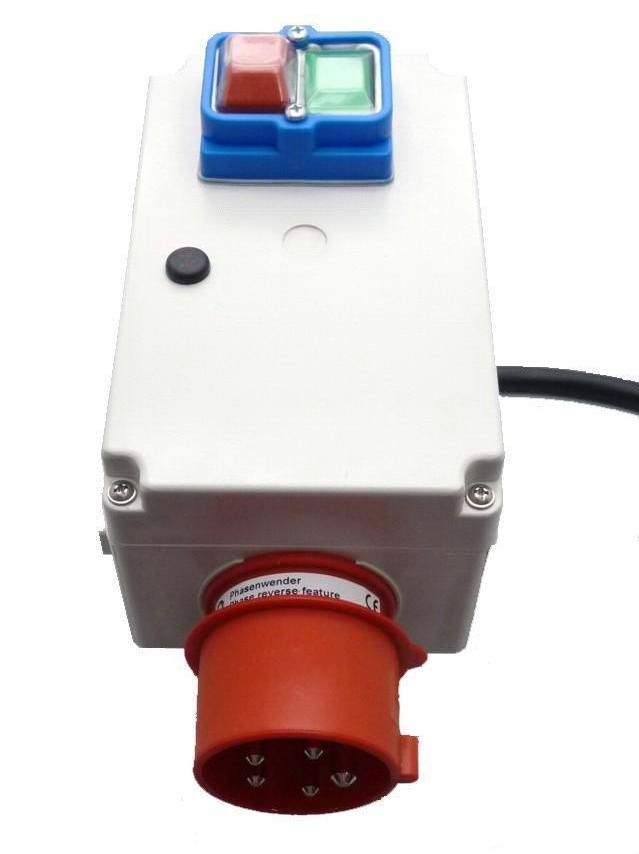

| Beschreibung |
| - Ein / Aus / Stopp (0 - 1 / Stopp) |
| - Unterspannungsauslösung / Schütz |
| - Elektronische Gleichstrombremse (Motorbremse) |
| - Überlastschutzauslösung (automatische Rückstellung) |

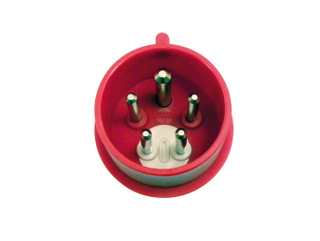

| - Steckerkragen CEE 5-polig mit Phasenwender |
| - mit transparenter PVC Abdeckung über Ein- / Aus-Tasten |
| - Anbauschalter (geschlossene Schalterausführung, Wand- oder Blechmontage) |
| |
| Technische Daten |
|
| Netzdaten Ue: |
3 / PE, 400V / 50Hz |
| Schaltvermögen AC-3: |
10,5A / 400V |

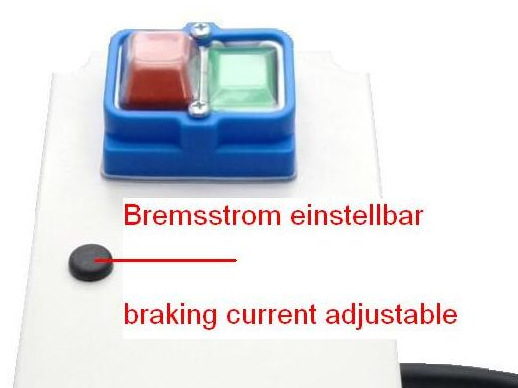

| Gleichstrombremse: |
max. 15A Bremsstrom, Freischaltung |
| Bremszeit: |
ca. 13s (fest eingestellt) |
| Überlastschutz: |
10,5A / 2-polig |
| Netzeingang: |
Phasenwenderstecker CEE 5-polig, 6h, 3P+N+E, 16A, 400V mit Schraubendreher von vorne einstellbar
|
| Motorkabel: |
ca. 90cm lang, H07RN-F4G1,5
4 Litzen mit Krallenkabelschuhe Ø 5,3mm
|
| Motorkabelausgang: |
Boden (Ansicht Steckerkragen) |
| Schutzart: |
IP 54 (Schutz gegen Staubablagerungen und Spritzwasser) |
| Schalterausführung: |
geschlossen |
| Befestigung Schalter: |
4 x Anschraubbuchsen M5 - 68 x 68mm |
| Material / Farbe: |
ABS / Gehäuse grau, Polyamid PA / Steckerkragen rot |
| Maße (LxBxH): |
ca. 234 x 106 x 136mm |
| Gewicht: |
ca. 1000g |
 |
CE, EMV geprüft |
| Schaltplan |
 851.370.pdf
INFO zu Bremse
|
| |
|
| Schaltgeräte mit elektronischer Bremse können nicht an Generatoren, Notstromaggregaten, Stromerzeugern oder elektrischen Netzumformern angeschlossen werden! |
