| Artikelnummer: siehe Überlastschutzvarianten |
 |
| Einsatz |
| Bau-, Holzbearbeitungs-, Landwirtschaftsmaschinen (Mixer, Rührwerke, Gebläse, Quetschen, Mühlen usw.) |
| Beschreibung |
| Eine Stern-Dreieck-Schaltung dient dazu, größere Drehstrommotoren mit Kurzschlussläufer anlaufen zu lassen. Motoren ab 4 kW Nennleistung dürfen deshalb nur über ein strombegrenzendes Anlassverfahren eingeschaltet werden. |

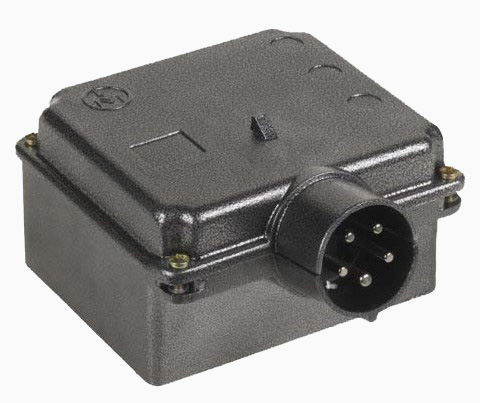

| - Type: SM/CGST-.../U/58-54 |
| - Stern-Dreieck-Motorschutzschalter |
| - Unterspannungsauslösung |
| - Überlastauslösung |
| - Strangstrombimetall ( im U1, V1, W1 Strang ) mit Hauptstromskala |
| - Schaltstellung 0-Y-Δ für Normalanlauf (Stern und Dreieck geschützt) |
| - Unterspannungsauslösung zweipolig geschaltet |
| Technische Daten |
|
|
Bemessungsbetätigungs-
spannung Uc:
|
400V / 50Hz |
| Schaltvermögen AC-3: |
max. 15 kW / 400V |
| Unterspannungsauslösung: |
400V / 50Hz |
| Überlastschutz: |
5,5 - 33 A (s. Überlastschutzvarianten) |
| Netzeingang: |
Steckerkragen CEE 5 polig, 16 A / 3P+N+E / 6h, 32 A / 3P+N+E / 6h
|
| Motoreingang: |
Bohrungen hinten, Schraubanschluß |
| Schutzart: |
IP 54 (Schutz gegen Staubablagerungen und Spritzwasser) |
| Schalterausführung: |
geschlossen |
| Befestigung Schalter: |
Wandbefestigung |
| Gehäuse: |
Aluminium-Druckgussgehäuse |
| Maße (LxBxH): |
ca. 170 x 195 x 103mm |
| Gewicht: |
ca. 1,9kg
|
 |
nach EN60947-3 und EN6947-1 gebaut, CE
|
| Schaltplan |
 48-54 .pdf |
| Optionen auf Anfrage → Kontakt |
|
- ohne Unterspannungsauslösung
- Aluminium-Druckgussgehäuse ohne Kragensteckervorrichtung
- Motorschutzschalter (ohne Gehäuse) mit Kunststoff- oder Stahlblech-Frontplatte
- Motorschutzschalter mit Abdeckkappe
|
   |
|
|
|
|
|
|
|
