| Einsatz |
| Motoren, Garagen-, Saunasteuerungen, Sonnenbänke, Durchlauferhitzer usw. |
| |
| Beschreibung |
|
Der BR01 kann entweder mechanisch, elektrisch oder elektrisch Ein und mechanisch Aus (nur in Verbindung mit elektrisch Ein-Kontaktträger 300.558 möglich) geschaltet werden.
|
| - Motorstarter |
| - Leistungsschütz |
| - Öffnerkontakt für Tripus-Standardbremse (siehe Bremsmodul) |
| |
| Technische Daten |
|
|

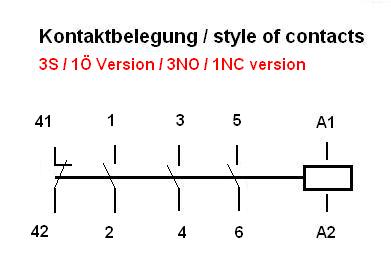

Hauptkontakte:
|
3 Schließer |
|
Konventioneller
thermischer Strom Ith:
|
400V / 16A
|
| Schaltvermögen AC-1: |
230V / 16A / 6kW,
400V / 16A / 11kW
|
| Schaltvermögen AC-3: |
230V / 13,5A / 3kW,
400V / 9A / 4kW
|
| Hilfskontakte: |
1 Öffner |
|
Konventioneller
thermischer Strom Ith:
|
400V / 10A
|
| Schaltvermögen AC-15: |
400V / 6A |
|
Bemessungsbetätigungs-
spannung Uc:
siehe Artikelvarianten
|
400V / 50Hz, 230V / 50Hz, 110V / 50Hz,
230V / 60Hz, 120V / 60Hz,
200V DC
|
| Anschluss: |
Flachsteckanschlüsse 6,3 x 0,8mm |

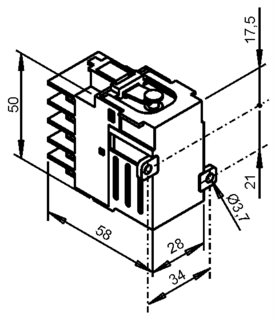

| Maße (LxBxH): |
ca. 53 x 41 x 59mm |
| Gewicht: |
ca. 150g |
| Befestigung: |
2 Anschraublaschen Ø 3,7 - 21 x 34mm |
 |
CE, VDE 0660 Teil 102, EN60947,
UL, siehe Varianten
|
