| Einsatz |
| Motoren, Betonmischer, Bohmaschinen usw. |
| |
| Beschreibung |
| - Wippenbetätigter 2-poliger Ein-/Aus-Schalter |
| - Unterspannungsauslösung |
| - Spulenanschluß optional |
| - Wippenabdeckung optional (IP 54 im Schaltbereich) |
| - mit Flachdichtung |
| |
| Technische Daten |
| Schaltfunktion: |
0 - 1 |
| Kontakte: |
2 Schließer |
|
Konventioneller thermischer Strom Ith:
|
16A |
| Schaltvermögen AC-1: |
230V / 16A |
| Schaltvermögen AC-3: |
230V / 14,5A |
|
Bemessungsbetätigungs-
spannung Uc:
|
230V / 50Hz |
|
Anschluss:
Spulenanschluß optional:
|
Flachsteckanschlüsse 6,3 x 0,8mm
Flachsteckanschlüsse 2,8 x 0,8mm
|
|
Schutzart im Schaltbereich:
im Anschlussbereich:
|
IP 40
IP 00 *
|
| Material / Farbe: |
PA / schwarz |

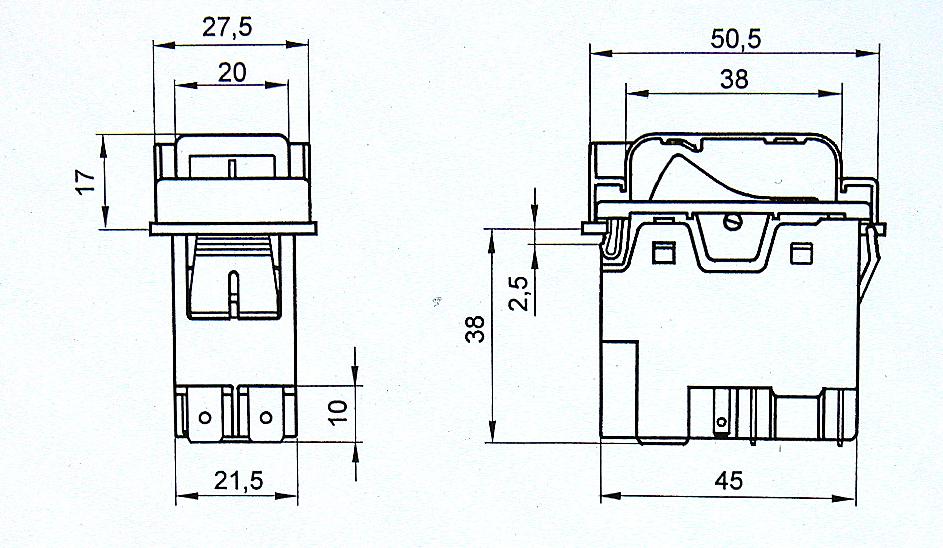

| Maße (LxBxT): |
ca. 48 x 25 x 51mm |
| Gewicht: |
ca. 71g |
| Befestigung: |
Rastbefestigung |
| Einbauöffnung: |
ca. 46,5 x 22,1mm |
 |
CE
VDE 0660 Teil 102, DIN EN 60947, UL
|
| * = im Anschlussbereich des Schalters ist für ausreichend Schutz (Kapselung) gegen Feuchtigkeit und Staub zu sorgen. |
