| Artikelnummer: siehe Überlastschutzvarianten |
|
| Einsatz |
| Bau-, Holzbearbeitungs-, Landwirtschaftsmaschinen (Mixer, Rührwerke, Gebläse, Quetschen, Mühlen usw.) |
| Beschreibung |
|
Wendeschalter dienen zur Drehrichtungsumkehr an Drehstrommotoren.
|

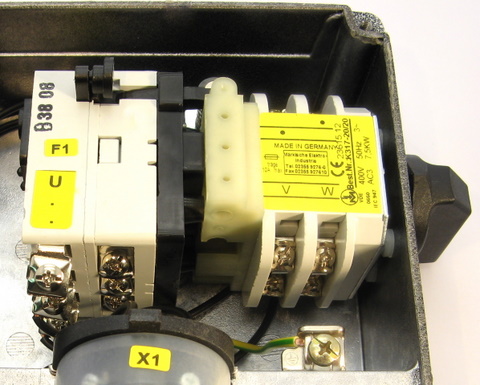

| - Type: WM/CGST-.../U317-20 |
| - Wende Motorschutzschalter |
| - Unterspannungsauslösung |
| - Überlastauslösung |
| - Hauptstrombimetalle |
| - Schaltstellung (linkslauf) I - 0 - I (rechtslauf) |
| - Unterspannungsauslösung nicht geschaltet |
| Technische Daten |
|
|
Bemessungsbetätigungs-
spannung Uc:
|
400V / 50Hz
|
| Schaltvermögen AC-3: |
7,5kW / 400V |
| Unterspannungsauslösung: |
400V / 50Hz |
| Überlastschutz: |
0,18 - 16A (s. Überlastschutzvarianten) |
| Netzeingang: |
Steckerkragen CEE 5 polig, (6h), 16A 400V / 3P+N+E
|
| Motoreingang: |
Bohrungen hinten, Schraubanschluß |
| Schutzart: |
IP 54 Schutz gegen Staubablagerungen und Spritzwasser) |
| Schalterausführung: |
geschlossen |
| Befestigung Schalter: |
Wandbefesttigung |

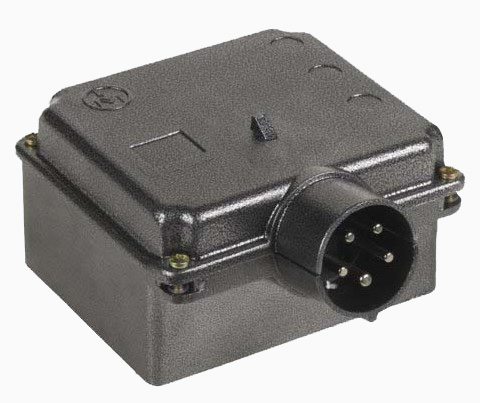

| Gehäuse: |
Aluminium-Druckgussgehäuse |
| Maße (LxBxH): |
ca. 170 x 195 x 103mm |
| Gewicht: |
ca. 1,8kg |
 |
nach EN60947-3 und EN6947-1 gebaut, CE
|
| Schaltplan |
 317-20.pdf |
| Optionen auf Anfrage → Kontakt |
| - ohne Unterspannungsauslösung |
| - Aluminium-Druckgussgehäuse ohne Kragensteckervorrichtung |
| - Motorschutzschalter (ohne Gehäuse) mit Kunststoff- oder Stahlblech-Frontplatte |
| - Motorschutzschalter mit Abdeckkappe |
   |
| |
|
|
|
|
|
| Überlastschutzbereiche |
Art. Nr. |
ab 1 Stück |
Anzahl |
|
| 0.18 - 0.32 A (schwerer Anlauf) |
283.102 |
355,50 € |
|
 |
| 0.3 - 0.5 A (schwerer Anlauf) |
283.103 |
355,50 € |
|
|
| 0.4 - 0.7 A (schwerer Anlauf) |
283.104 |
355,50 € |
|
|
| 0.6 - 1 A (schwerer Anlauf) |
283.105 |
355,50 € |
|
|
| 0.9 - 1.6 A (schwerer Anlauf) |
283.106 |
355,50 € |
|
|
| 1.5 - 2.5 A (schwerer Anlauf) |
283.107 |
355,50 € |
|
|
| 2.4 - 3.5 A (schwerer Anlauf) |
280.450 |
355,50 € |
|
|
| 3.2 - 5.5 A (leichter Anlauf) |
282.785 |
355,50 € |
|
|
| 3.2 - 5.5 A (schwerer Anlauf) |
283.110 |
355,50 € |
|
|
| 4.6 - 7 A (schwerer Anlauf) |
283.111 |
355,50 € |
|
|
| 6.4 - 10 A (schwerer Anlauf) |
283.112 |
355,50 € |
|
|
| 8 - 13 A (leichter Anlauf) |
283.108 |
355,50 € |
|
|
| 8.6 - 13.4 A (schwerer Anlauf) |
283.113 |
355,50 € |
|
|
| 11 - 16 A (leichter Anlauf) |
283.109 |
355,50 € |
|
|
|
|
|
|
|
|
