| Einsatz |
| Bodenschleifmaschinen etc. |
| Beschreibung |
| - Zweihand Sicherheitsschalter (Totmannschaltung) |
| - Ein / Aus (0 - 1, tastend) |
| - Überlastauslösung (automatische Rückstellung) |
| - Handhebel rechts (Ansicht Entriegelungstaste) |
| - Holmanbauschalter |
| - optional: Kabelzugentlastung siehe passendes Zubehör |
| Technische Daten |
|
| Netzdaten Ue: |
1 / N / PE, 230V / 50Hz |
| Schaltvermögen AC-3: |
10A / 240V |
| Überlastschutz: |
10A |
| Schutzart: |
IP 44 (Schutz gegen Staubablagerungen und Spritzwasser) |
| Holmdurchmesser: |
23 - 25mm |
| Holmbefestigungsschrauben: |
2 PT-Schrauben K 4,0 x 25 PH |
| Netzkabel: |
ca. 0,3m H07RN-F3G1,5 mit Schukostecker 2P+E
|
| Motorkabel: |
ca. 1,5m H05RN-F3G1,0 |
| Motoranschluss: |
3 Krallenkabelschuhe Ø 4,2mm |
| Gehäuse: |
PP / schwarz |

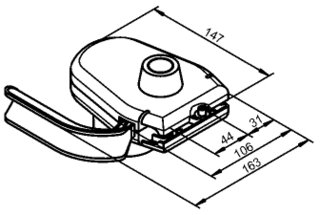

| Maße (LxBxH): |
ca. 147 x 163 x 82mm |
| Gewicht: |
ca. 0,5kg |
 |
CE, VDE 0620/05.92
|
| Schaltplan |
 851.230.pdf |
| Hinweis: Schaltgerät ist bis auf ausgeführte Erdung identisch mit Schaltgeräte für Rasenmäher. |
