| Artikelnummer: 203P904.02 |
 |
| Einsatz |
|
Rasenmäher, Vertikutierer usw.
|
| |
| Beschreibung |
| - Zweihand Sicherheitsschalter (Totmannschalter) |
| - Ein / Aus (0 - 1, tastend) |
| - Einhand-Hebel rechts (Ansicht Entriegelungstaste) |
| - Holmanbauschalter |
-  Schalter abschließbar |
| |
| Technische Daten |
|
| Netzdaten Ue: |
1 / N, 230V / 50Hz |
| Schaltvermögen AC-3: |
10A / 240V |
| Schutzart: |
IP 44 (Schutz gegen Staubablagerungen und Spritzwasser) |
| Holmdurchmesser: |
Ø 20 - 22mm |
| Holmbefestigungsschrauben: |
2 PT-Schrauben K 4,0 x 25 PH |
| Netzeingang: |
Steckerkragen Schuko 2P |
| Motorkabel: |
ca. 1,8m H05RN-F2x1,0 |
| Motoranschluss: |
2 Flachsteckanschlüsse 6,3 x 0,8mm |
| Gehäuse: |
PP / schwarz |

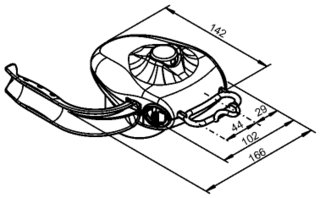

| Maße (LxBxH): |
ca. 142 x 166 x 103mm |
| Gewicht: |
ca. 315g |
 |
VDE 0620/05.92, SEV, CE
|
| Schaltplan |
 851.148.pdf |
|
|
|
|
|
|
