| Einsatz |
| Rasenmäher, Vertikutierer usw. |
| Beschreibung |
| - Zweihand Sicherheitsschalter (Totmannschalter) |
| - Ein / Aus (0 - 1, tastend) |
| - Überlastauslösung (automatische Rückstellung) |
| - Einhand-Hebel rechts (Ansicht Entriegelungstaste) |
| - Holmanbauschalter |
| Technische Daten |
|
| Netzdaten Ue: |
1 / N, 230V / 50Hz |
| Schaltvermögen AC-3: |
max. 12A / 240V (je nach Überlastschutz) |
| Überlastschutz: |
5,5 - 12A (s. Überlastschutzvarianten) |
| Schutzart: |
IP 44 (Schutz gegen Staubablagerungen und Spritzwasser) |
| Holmdurchmesser: |
18 - 22mm |
| Holmbefestigungsschrauben: |
2 PT-Schrauben K 4,0 x 25 PH |
| Netzeingang: |
Steckerkragen CEE 7 2P |
| Motorkabel: |
ca. 1,8m H05RN-F2x1,0 |
| Motoranschluss: |
2 Flachsteckanschlüsse 6,3 x 0,8mm |
| Gehäuse: |
PP / schwarz |

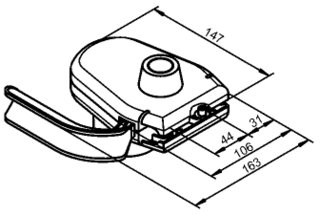

| Maße (LxBxH): |
ca. 147 x 163 x 104mm |
| Gewicht: |
ca. 340g |
 |
VDE 0620/05.92, SEV, CE
|
| Schaltplan |
 851.414.pdf |
