| Einsatz |
| Bodenschleifmaschinen etc. |
| |
| Beschreibung |
| - Zweihand-Sicherheitsschalter (Totmannschaltung) |
| - Ein / Aus (0 - 1, tastend) |
| - Überlastauslösung (automatische Rückstellung) |
| - Handhebel rechts und links - für mittigen Anbau am Holm |
| - Holmanbauschalter |
| |
| Technische Daten |
|
| Netzdaten Ue: |
1 / N / PE, 240V AC / 50Hz |
| Schaltvermögen AC-3: |
8A / 240V |
| Überlastschutz: |
8A |
| Schutzart: |
IP 44 (Schutz gegen Staubablagerungen und Spritzwasser) |
| Holmdurchmesser: |
Ø 23 - 25mm |
| Holmbefestigungsschrauben: |
2 PT-Schrauben K 4,0 x 25 PH |
| Netzeingang: |
3 Klemmen |
| Motorkabel: |
ca. 1,5m H05RN-F3x1,0 |
| Motoranschluss: |
3 Aderendkrallen |
| Gehäuse: |
PP / schwarz |

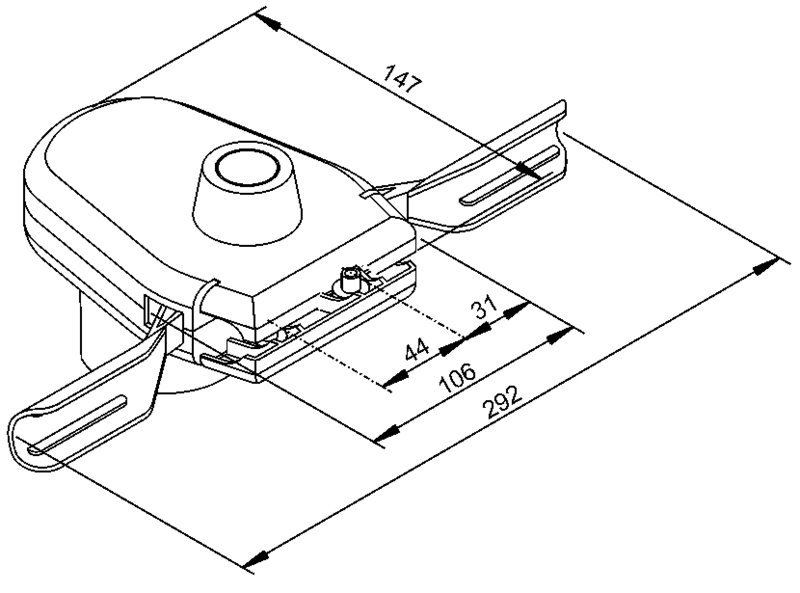

| Maße (LxBxH): |
ca. 147 x 292 x 82mm |
| Gewicht: |
ca. 400g |
 |
CE, VDE 0620/05.92
|
| Schaltplan |
 851.230.pdf |
| |
|
| Hinweis: Schaltgerät ist bis auf ausgeführte Erdung identisch mit Schaltgeräte für Rasenmäher. |
