Haupt- / Reparaturschalter TS 400V - Anbauschalter

Haupt_ und Reparaturschalter Haupt_ und Reparaturschalter Abwicklung für Haupt_ und Reparaturschalter
Artikelnummer: siehe Artikelvarianten

Beschreibung
Nockenschalter der Serie TS wurden speziell als Haupt-, Not-Aus- und Reparaturschalter entwickelt. Die Schalter sind fingersicher und in einem stabilen Kunststoffgehäuse eingebaut. Die Schalter wurden nach den neusten Anforderungen im Bereich Schaltertechnik entwickelt.

Es werden beste Isolations- und Kontaktmaterialien (Silberkontakte) verwendet.

- hohe Schaltleistung und lange Lebensdauer
- kompakte, modular erweiterbare Schaltergröße
- fingersicher
- Gehäuse mit Deckeldichtung  und unverlierbaren Schrauben
- Gehäuse aus ABS und UV beständig
- bis zu 6 Kabeleingänge (Wände ausbrechbar) für metrische Kabelverschraubungen
- Schutzart IP 65
- 2 Schraubklemmen für N + PE (Schutzleiter)
- Gehäusebefestigung: 4 x 4,5mm Durchgangsbohrungen am Gehäuseboden
- Frontschild kann mit bis zu 3 Vorhängeschlössern abgesperrt werden  Vorhängeschloss Vorhängeschloss Vorhängeschloss
- Frontschild bitte separat bestellen! Siehe unten

Technische Daten    TS16  TS25 TS32   TS40 TS63  TS80

Isolationsspannung Ui

 690V


konventioneller thermischer Strom Ith

 16

 25

 32

 40

 63

 80

A

Bemessungsbetriebsstrom Ie

AC-1 (schwach induktive Last) AC-21A (ohmische Last)



 16

 25

 32

 40

 63

 80

A

Schaltvermögen
AC-3 - 3phasig (Käfigläufermotoren)

220/240V

 3,7

 5,5

 7,5

 11

 11

 15

 kW



380/440V

 5,5

 7,5

 11

 15

 22

 25

 kW


 500V

 7,5

 11

 15

 22

 25

 30

 kW


 690V

 7,5

 11

 15

 22

 25

 25

 kW
AC-23A - 3phasig (hochinduktive Last)

 220/240V

 4

 7,5

 9

 11

 15

 18,5

 kW


 380/440V

 7,5

 11

 15

 18,5

 25

 30

 kW


 500V

 9

 15

 15

 22

 30

 37

 kW


 690V

 9

 15

 15

 22

 30

 30

 kW

Mechanische Lebensdauer
Schaltspiele

 5x106


Schutzart


IP 65


Schalterbefestigung

 Fronteinbau (2 Lochbefestigung)


Anschlussquerschnitt

max. 2x

 10/6mm²

 25/6mm²


Umgebungstemperatur



 -25 bis +55°C


Dieses Tripusprodukt wird in Europa hergestellt - Made in Europe

KEMA Zeichen

gebaut nach IEC 60947, IEC 60204, DIN EN 61058



     TS16  TS25  TS32  TS40  TS63  TS80

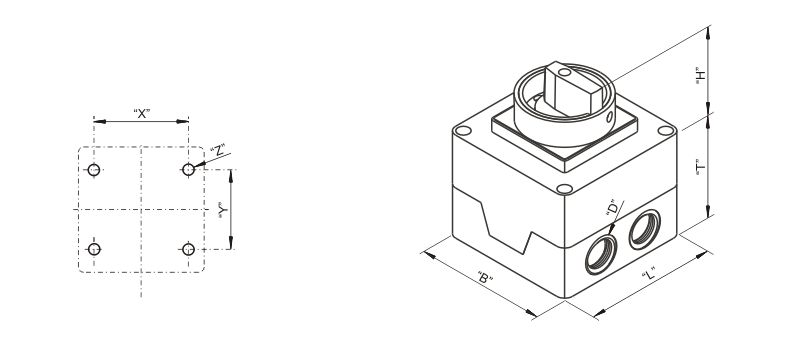

Maße Gehäuse
 "L"

 110

 125

 mm
 "B"

 110

 125

 mm
 "T"

 84,3

 85,5

 mm
 "H"

 32

 mm
 "Y"

 98,4

 146

 mm
 "X"

 83

 112

 mm
 "Z"

Ø 4,5

 Ø 5,5

 mm
Kabelausgang "D"

 4xM25

 4xM25 + 2xM16

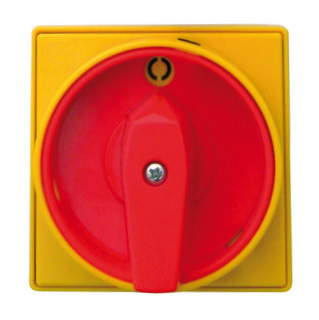

Frontschilder mit Knebel
 Frontschild mit Knebel

 0 - 1

gelb / rot

 48x48

 65x65

 mm
 Teilweise keine Lagerware!!! Genaue Lieferzeiten bitte über tripusshop@tripus.de erfragen.
Hauptschalter im Gehäuse
Variante / Typ Art. Nr. ab 1 Stück Anzahl
TS16 558.065.01 60,00 € Warenkorb
TS25 558.065.02 63,50 € Warenkorb
TS32 558.065.03 74,00 € Warenkorb
TS40 558.065.04 85,50 € Warenkorb
TS63 558.065.05 97,50 € Warenkorb
TS80 558.065.06 101,00 € Warenkorb
Frontschild 48x48mm 558.060 8,50 € Warenkorb
Frontschild 65x65mm 558.060.01 10,00 € Warenkorb
(inkl. 19% MwSt., zzgl. Versandkosten)
Passendes Zubehör zu diesem Artikel:
Frontschild für Nockenschalter

Frontschild für TN-, TX- und TS-Nockenschalter (IP 65)
Artikelnummer: siehe Artikelvarianten
abschließbar möglich, silber / schwarz und gelb / rot
ab EUR 10,00
