| Einsatz |
| Motoren, Betonmischer, Bohrmaschinen usw. |
| |
| Beschreibung |
| - Wippenbetätigter 2-poliger Ein-/Aus-Schalter |
| - Unterspannungsauslösung |
| - Anschraubflansch 42mm |
| - mit Flachdichtung |
| - Spulenanschluß optional |
| - Wippenabdeckung optional (IP 65 im Schaltbereich) |
| |
| Technische Daten |
|
| Schaltfunktion: |
0 - 1 |
| Kontakte: |
2 Schließer |
| Konventioneller thermischer Strom Ith: |
16A |
| Schaltvermögen AC-1: |
230V / 16A |
| Schaltvermögen AC-3: |
230V / 14,5A |
| Bemessungsbetätigungsspannung Uc: |
230V / 50Hz |
| Anschluss: |
Flachsteckanschlüsse 6,3 x 0,8mm |
| Spulenanschluß optional (A1): |
Flachsteckanschluss 2,8 x 0,8mm |
|
Schutzart Front-/Rückseite:
|
IP 54 / 00 * (Schutz gegen Staubablagerungen und Spritzwasser) |
| Material / Farbe: |
PA / schwarz |

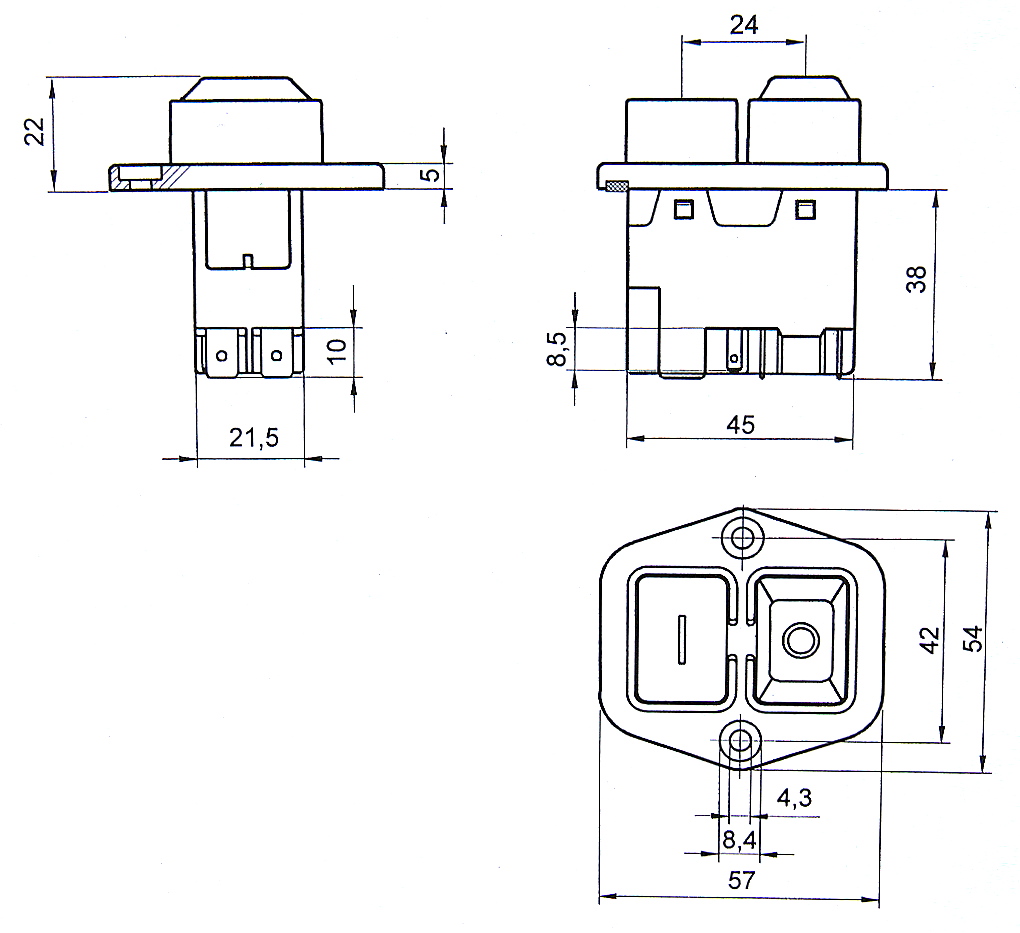

| Maße (LxBxT): |
ca. 57 x 54 x 60mm |
| Gewicht: |
ca. 90g |
| Befestigung: |
2 Anschraubbohrungen Ø 4,2 - 42mm |
| Einbauöffnung: |
ca. 46,5 x 22,2mm |
 |
VDE 0660 Teil 102, DIN EN 60947, UL
 Technisches Know How
Datenblatt
|
| * = im Anschlussbereich des Schalters ist für ausreichend Schutz (Kapselung) gegen Feuchtigkeit und Staub zu sorgen. |
