| Beschreibung |

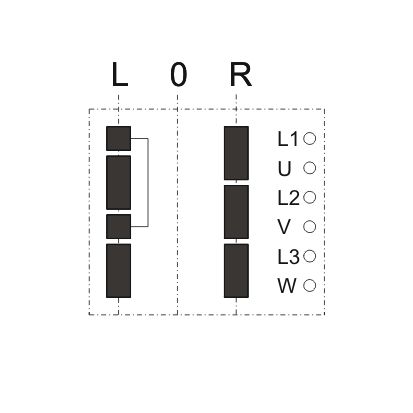

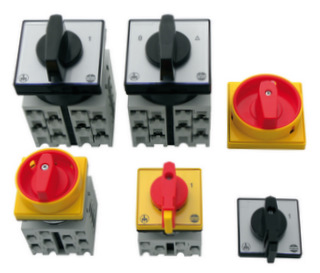

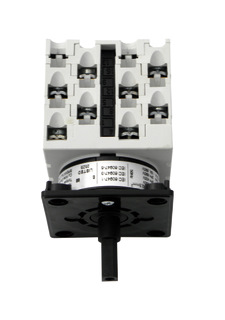

| Nockenschalter der Serie TX sind eine neue Serie von Nockenschaltern, die gegen ungewollte Berührungen geschützt sind. Die Schalter wurden nach den neuesten Anforderungen im Bereich Schaltertechnik entwickelt.
Es werden beste Isolations- und Kontaktmaterialien (Silberkontakte) verwendet.
|
| - hohe Schaltleistung und lange Lebensdauer |
| - kompakte Schaltergröße |
| - fingersicher |
| - Frontschild bitte separat bestellen! Siehe Zubehör. |
| |
| Technische Daten |
TX16
|
TX20
|
TX32
|
TX40
|
| |
| Isolationsspannung Ui |
V
|
690
|
|
konventioneller thermischer Strom Ith
|
A
|
16
|
20
|
25
|
32
|
|
Bemessungsbetriebsstrom Ie
|
|
AC1 (schwach induktive Last) /
AC21A (ohmische Last)
|
A
|
12
|
20
|
32
|
40
|
|
Schaltvermögen
|
|
AC3 - 3 phasig (Käfigläufermotoren)
|
220/240 V
|
kW
|
3,5
|
3,7
|
7,5
|
7,5
|
|
|
380/440 V
|
kW
|
4,5
|
5,5
|
11
|
15
|
|
|
500/690 V
|
kW
|
5,5
|
5,5
|
11
|
15
|
|
|
|
AC23A - 3 phasig (hochinduktive Last)
|
220/240 V
|
kW
|
3,7
|
4
|
8
|
9
|
|
|
380/440 V
|
kW
|
6,5
|
7,5
|
15
|
18,5
|
|
|
500/690 V
|
kW
|
7,5
|
7,5
|
15
|
15
|
|
Mechanische Lebensdauer
|
|
Schaltspiele
|
5x106
|
|
Schutzart Front-/Rückseite
|
IP
|
65/00
|
|
Schalterbefestigung
|
Fronteinbau (4 Lochbefestigung)
|
|
Anschlussquerschnitt
|
max. 2x mm²
|
2,5/2,5
|
2,5/2,5
|
4/4
|
6/4
|
| Umgebungstemperatur |
°C
|
-25 bis +55
|
 |
|
gebaut nach CE, IEC 60947, IEC 60204, DIN EN 61058
|
| |
| Maße |
TX16
|
TX20
|
TX32
|
TX40
|
| Frontschild |
|
mm
|
48x48
|
48x48
|
65x65
|
65x65
|
| "T" |
|
mm
|
56,5
|
56,5
|
72
|
72
|
| "Z" |
|
mm
|
12
|
12
|
14
|
14
|
| "X" = "B" |
|
mm
|
36x36
|
36x36
|
48x48
|
48x48
|
|
"Y"
|
|
mm
|
4,3
|
|
"A"
|
|
mm
|
48x48
|
48x48
|
65x65
|
65x65
|
| "C" (eingepresste Stahlmutter) |
|
mm
|
M4
|
| Wandung (Gehäuse etc.) |
|
mm
|
1 bis 5
|
|
|
Preise auf Anfrage! (Abnahme ab 50 Stück) → Kontakt
|
